Построение временной диаграммы

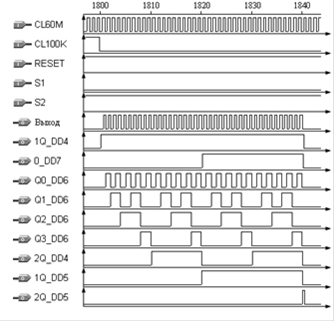

На рисунке 5.1 представлена временная диаграмма сброса по питанию и работы формирователя при значениях управляющих входов S1=0, S2=0 и S1=1, S2=0, т.е. количество импульсов генерируемых формирователем в этих случаях равно 10 и 20 соответственно.

Рис. 5.1 Временная диаграмма 1.

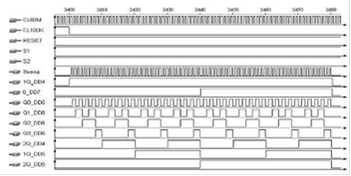

На рисунке 5.2 представлена временная диаграмма работы формирователя при значениях управляющих входов S1=0, S2=1, количество импульсов генерируемых формирователем равно 40.

Рис. 5.2 Временная диаграмма 2.

На рисунке 5.3 представлена временная диаграмма работы формирователя при значениях управляющих входов S1=1, S2=1, количество импульсов генерируемых формирователем равно 80.

Рис. 5.3 Временная диаграмма 3.
