Оценка потребляемой мощности и аппаратных затрат

Сведения о потребляемой мощности и аппаратных затратах приведены в таблице 1.

Табл. 1. Оценка потребляемой мощности и аппаратных затрат

№

Наименование

Кол-во корпусов

Потр. ток (на 1 корпус)

Потр. мощность (на 1 корпус)

1 2 3 4 5 6

КР1531ЛН1 SN74F112N SN74F153N SN74F162AN SN74F21N SN74F32N

1 2 1 1 1 1

15,3 мА 12 мА 12 мА 35 мА 4,7 мА 15,5 мА

76,5 мВт 60 мВт 60 мВт 175 мВт 23,5 мВт 77,5 мВт

Итого: 7 106,5 мА 532,5 мВт

Заключение

В ходе выполнения данного курсового проекта была разработана схема формирователя "пачки" импульсов из тактовой последовательности удовлетворяющего заданным условиям. В работе рассчитана потребляемая мощность схемы, нагрузочная способность, а также номиналы некоторых элементов.

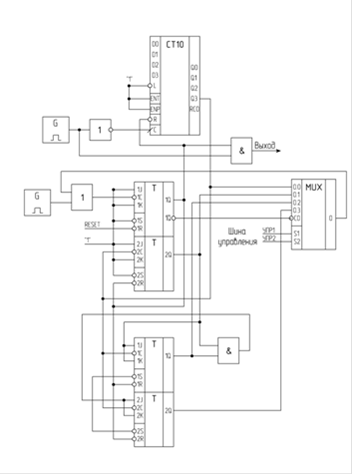

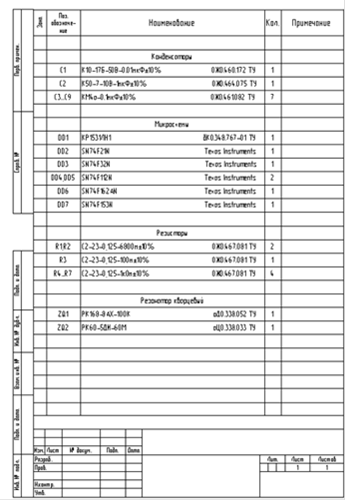

Схема электрическая функциональная.
