Согласно техническому заданию микропроцессорная система должна обеспечивать вывод 8-ми битных слов из ППИ. Цикл выводимых слов состоит из 9 периодов, в каждом периоде 12 слов, длительность периода 25 мс. В данном разделе составляется программа вывода слов, посредством подпрограммы приоритетного прерывания, запрос на которую через ПКП формирует таймер 12 раз в период. Загружать число L в канал таймера необходимо после инициализации всех устройств. Процесс инициализации внешних устройств заключается в следующем: происходит загрузка аккумулятора микропроцессора управляющим словом, которое описывает режимы работы внешних устройств и отправка его по команде OUT на адрес внешнего устройства. На рисунке 20 приведен один период выводимой из ППИ информации. В таблице 5.4 приведена рабочая программа. На рисунке 19 представлен алгоритм функционирования микропроцессорной системы.

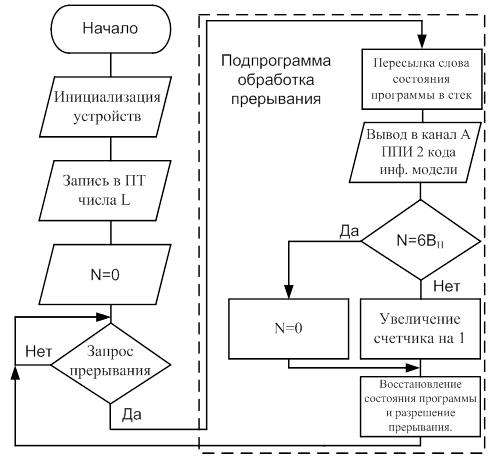

Рисунок 19 - Алгоритм вывод управляющих импульсов

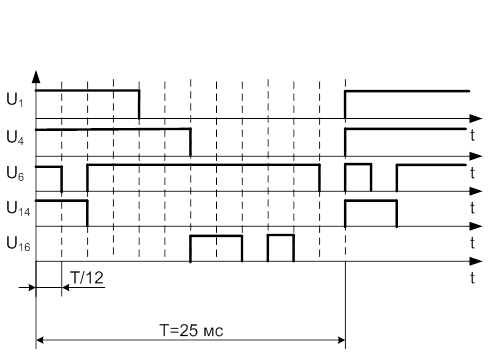

Рисунок 20 - Информационные импульсы выводимые из ППИ
Ниже приведен расчёт 16-тиричных чисел, вывод которых осуществляется каждую 1/12 периода Т. Всего их нужно вывести N=12*9=108, NH=6CH, все они прошиты в ПЗУ в ячейках 0200-026В.
Таблица 5.1 - Коды информационной модели
Временной интервал, n |
Такт | |||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 | |
0F |
0B |
07 |
07 |
06 |
06 |
14 |
14 |
04 |
14 |
04 |
00 |
1 |
0F |
0B |
07 |
07 |
07 |
06 |
14 |
14 |
04 |
14 |
04 |
00 |
2 |
0F |
0B |
07 |
07 |
07 |
07 |
14 |
14 |
04 |
14 |
04 |
00 |
3 |
0F |
0B |
07 |
07 |
07 |
07 |
15 |
14 |
04 |
14 |
04 |
00 |
4 |
0F |
0B |
07 |
07 |
07 |
07 |
15 |
15 |
04 |
14 |
04 |
00 |
5 |
0F |
0B |
07 |
07 |
07 |
07 |
15 |
15 |
05 |
14 |
04 |
00 |
6 |
0F |
0B |
07 |
07 |
07 |
07 |
15 |
15 |
05 |
15 |
04 |
00 |
7 |
0F |
0B |
07 |
07 |
07 |
07 |
15 |
15 |
05 |
15 |
05 |
00 |
8 |
0F |
0B |
07 |
07 |
07 |
07 |
15 |
15 |
05 |
15 |
05 |
01 |
9 |
