Рассчитаем мощности, потребляемые всеми усилителями и микросхемами

1. Усилитель на биполярном транзисторе:

. Усилители на ОУ, повторители, компараторы, сумматоры, дифференциатор, интегратор, выбрали из справочника, и их марка КР1408УД1

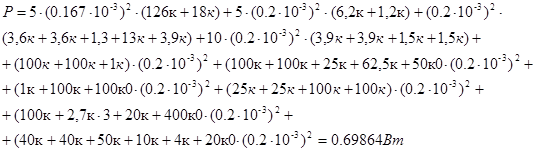

. Все резисторы

Общая потребляемая мощность

Заключение

Для реализации электронной схемы управления понадобится 5 каскадов усилителей на биполярном транзисторе КТ3107Б, 25 операционных усилителей КР1408УД1, 2 схемы "И-НЕ" (К564ЛА9), 1 схема "И-НЕ" (К564ЛА7), 1 схема "ИЛИ-НЕ" (К564ЛЕ5), 2 схемы "И-НЕ" (К564ЛА7)), 14 буферных инверторов (К564ЛН2).

.
