Общие сведения о ТТЛ

. Структурная схема распределителя импульсов

Структурная схема распределителя импульсов с использованием двоичного счетчика.

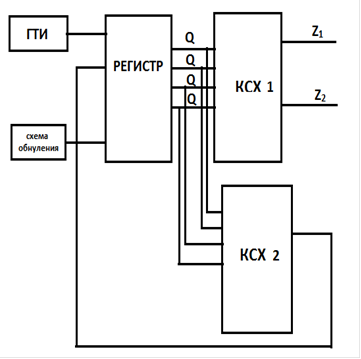

Структурная схема распределителя импульсов с использованием регистра. промышленная химия

Структурная схема необходима для того, чтобы не вникая в суть работы каждого блока, составить общее представление о структурном составе разработанного распределителя импульсов.

ГТИ - источник формирования серии прямоугольных импульсов, необходимых для работы счетчика.

Счетчик - устройство, предназначенное для подсчета шестнадцати тактовых импульсов от генератора тактовых импульсов. Подсчет происходит циклически, то есть после прихода последнего импульса счетчик устанавливается в начальное состояние (обнуляется).

Схема обнуления - служит для обнуления схемы счетчика по вклюению питания и при окончании счета ( счет оканчивается после прихода шестнадцатого импульса).

Регистр - последовательное или параллельное логическое устройство, используемое для хранения n-разрядных двоичных чисел и выполнения преобразований над ними.

КСХ (1) - комбинационная схема реализующая выходную функцию (выходы Z1, Z2).

КСХ 2 - комбинационная схема, формирующую на выходах регистра определенную последовательность.

Перейти на страницу: 1 2
