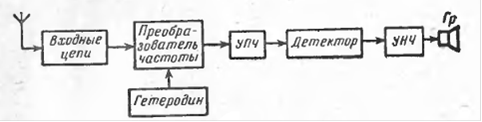

Структурная схема приемника супергетеродинного типа

Высокочастотный сигнал, пройдя усилитель сигнала, сначала преобразуется в другую частоту, постоянную для данного типа приемника (промежуточную частоту). Далее производится усиление основного сигнала и ослабление посторонних сигналов. Благодаря постоянству промежуточной частоты в супергетеродине удается сравнительно простыми средствами получить высокую чувствительность и избирательность приемника. В приемнике генератор вырабатывает колебания, которые в дальнейшем складываются с радиочастотой. Это нужно для того, чтобы частота сигнала, полученная после сложения, всегда оставалась постоянной. Это будет промежуточная частота. Постоянство промежуточной частоты, получаемой на выходе смесителя, позволяет гораздо эффективней отфильтровать нежелательные сигналы. Усиленный и отфильтрованный сигнал промежуточной частоты подается при приеме AM на амплитудный детектор. Сигнал с детектора усиливается усилителем НЧ и подается на микрофон.
