Частотно-территориальное планирование сети

сеть территориальный антенна станция

Расчет:

. Определим нагрузку в зоне обслуживания:

. Выбрав радиус соты R1 = 1,7 км для зоны обслуживания, находим площадь соты из формулы правильного шестиугольника

,

следовательно, площадь соты определится как

. Определим количество сот в каждой зоне

. Определим нагрузку в соте Yсоты

. Определим нагрузку в секторе Yсект :

. Количество информационных каналов: (при определении количества информационных каналов в секторе заложим превышение рассчитанной нагрузки на 20%.)

По таблице Эрланга с учетом 2% блокировки вызова находим необходимое количество каналов трафика TCH в секторе для зоны обслуживания сети:инф.кан.сект = 7 каналов,

. Определим общее количество каналов: зная количество каналов трафика ТСН, по таблице 2 находим необходимое количество каналов управления ССН.

Таблица 2. Соотношение между ТСН и ССН.

ССН

ТСН

1

≤15

2

≤22

3

≤29

Далее, находим общее количество каналов в секторе:

общ.сект = ТСН +ССН = 7+1 = 8 каналов,

. Находим количество частотных каналов в секторе:

Если эффективность использования частотных каналов низкая, то необходимо найти такой радиус соты, при котором эффективность использования частотных каналов была в пределах 70-100%. В данном случаи эффективность составила 100% при радиусе соты R1=1,7 км^2.

. Общее количество частотных каналов в системе: (если в кластере 7 сот)

Если максимальное значение больше 32 - максимального количества частотных каналов, значит необходимо уменьшить радиус соты. Ниже изображен номинальный сотовый план г. Амурска. Пунктиром условно выделена центральная часть города. Сплошная черная линия - зона обслуживания одной БС при уровне сигнала не хуже - 75 дБм, сплошная желтая линия - зона обслуживания одной БС при уровне сигнала не хуже - 85 дБм.

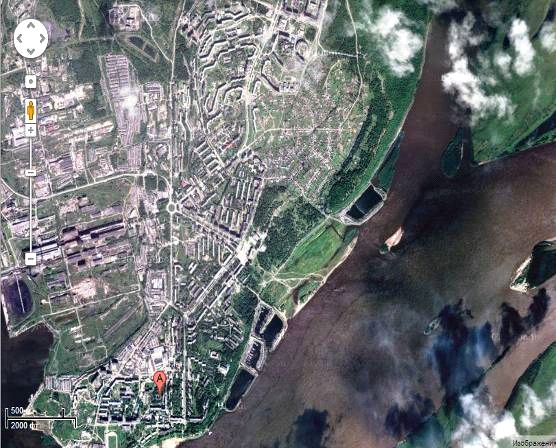

Рис 1. Номинальный сотовый план г. Амурска.

. Назначение частот: далее необходимо назначить номера частотных каналов, т.е. присвоить номиналы частот, частотным каналам в каждом секторе. Назначение нужно выполнять таким образом, чтобы номера частотных каналов соседних кластеров отличались на 2 и более. С учетом того, что в одном секторе располагается один частотный канал, то назначение частот для кластера размерностью 7 на 21 будет следующим

Рис. 2 Назначение частотных каналов в кластере размерностью 7 на 21.
