Модулятор

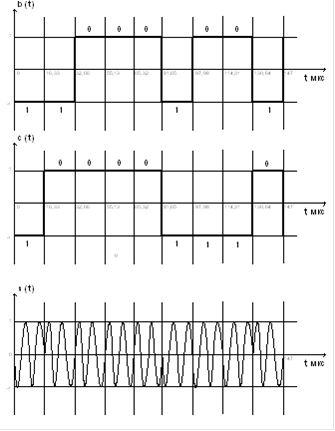

Рисунок 10 - Временные диаграммы b(t) , c(t), s(t)

.6 Приведем выражение и построим график спектральной плотности средней мощности Gs(f) модулирующего сигнала s(t).Gs(f)

( 4.3 )

Рисунок 11 - График спектральной плотности средней мощности Gs(f) модулирующего сигнала s(t).

Определим ширину спектра модулированного сигнала.

Ширина спектра Fc сигнала с относительно фазовой модуляцией в два раза превосходит ширину спектра модулирующего сигнала.

Fc = 2∙Fb = 2∙183,6∙103 = 367,2∙103 = 367,2 кГц
