Определение зоны покрытия трехсекторной БС с помощью моделей предсказания, учет потерь при распространении радиоволн

Основу территориального планирования составляет энергетический расчет, в процессе которого определяется архитектура сети и ее пространственные координаты с учетом качества обслуживания и информационной нагрузки. Заданное качество принятого сигнала определяется чувствительностью приемника. В общем виде уравнение передачи может быть представлено как:

(1)

где РПРМ - мощность радиосигнала на входе приемника (определяется чувствительностью приемника);

РПРД - мощность передатчика;

ηФПРД, ηФПРМ- КПД передающего и приемного фидеров;

GАПРД, GАПРМ - коэффициенты усиления передающей и приемной антенн;

ξП, ξС - коэффициенты согласования антенн с радиосигналом по поляризации;

LΣ - суммарное затухание радиоволн на трассе.

Значение мощности радиосигнала на входе приемника удобно выражать в децибелах относительно ватта. При этом уравнение (1) принимает вид:

(2)

По этой формуле несложно определить суммарные энергетические потери, возникающие на трассе распространения радиоволн:

(3)

Для БС суммарное затухание радиоволн на трассе равно:

Для МС суммарное затухание радиоволн на трассе равно:

Определим суммарное затухание радиоволн как потери распространения для соответствующего типа местности LР и поправки, учитывающей рельеф местности LРЕЛ:

(4)

Определим поправку, учитывающей рельеф местности. Для этого в районе ориентировочного местоположения БС на карте города выбираем место, которое будет удовлетворять одновременно следующим условиям:

для размещения антенны БС в соответствующем районе имеется подходящее по условиям задания здание или опора, на которых можно арендовать площадь для размещения антенны БС;

перед антенной БС на расстоянии приблизительно 5 км для GSM-900 и 3 км для GSM-1800 не должно быть значительных возвышенностей (экранов), желательно во всех трех направлениях, для которых производится расчет (север, юго-запад и юго-восток).

На данном рисунке также отмечено здание, на котором будет устанавливаться базовая станция. Это девятиэтажное здание.

Рисунок 1 - Местоположение БС

Рисунок- 2 проекция местности

Рассчитаем высоту данного здания вместе с антенной:

h=9*3=27 м

Вместе с антенной: h=27+3=30 метров.

Строим в трех направлениях рельеф местности. На рельефе указываем высоты для следующих точек местности: первая точка - точка расположения антенны БС; следующие точки выбираем через 5 км для стандарта GSM-900 в каждом направлении и через 3 км для стандарта GSM-1800 в каждом направлении. Получим по 6 точек в каждом направлении, соединив которые плавной линией, определим в соответствующем направлении рельеф местности.

В данной работе используется трехсекторная антенна, разделим местность на 3 сектора: сектор А - 0º, сектор В - 120º, сектор С - 240º.

Рисунок 3- Три сектора местности

Рисунок 4- Рельеф местности в направлении к северу от БС

Рисунок 5-Рельеф местности в направлении к юго-западу от БС

Рисунок 6-Рельеф местности в направлении к юго-востоку от БС

Определим поправки, учитывающие рельеф местности для всех трех направлений. Коэффициент Lрел определяем, интерполируя между графиками рисунка 6,5,4.

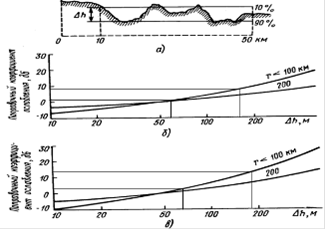

Рисунок 7- График для определения поправки, учитывающей рельеф местности

При ; дБ - секторА - 0º
