Построение графа синтезируемого автомата

Граф синтезируемого автомата Мили получается путем исключения некоторых ветвей обобщенного графа автомата, имеющего 4 внутренних состояния (рис.1). У такого графа из каждой вершины выходят 4 ветви (и столько же входят). Каждая ветвь символизирует переход автомата в другое внутреннее состояние при совместном воздействии входного сигнала и выходного сигнала обозначается их комбинацией при конкретном значении индексов.

При построении графа следует для каждой ветви, выходящей из каждой вершины, сформировать комбинацию и указать ее на графе в соответствии с порядковой нумерацией выходящих ветвей.



Вершина графа



Сигнал



Номер выходящей из вершины ветви

1234

1234

1234

1234

1234

1234

1234

1234



Вариант 13

2314

3114

1200

2200

0432

0414

0010

0020

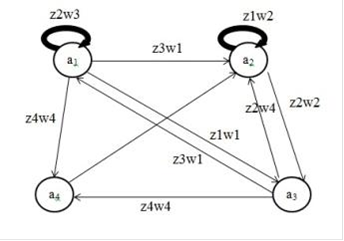

Рис. 1. Граф синтезируемого автомата Мили.
