Эта операция состоит в создании на полупроводниковой пластине между готовыми структурами рисок или разделительных канавок механическим воздействием на нее алмазного резца (рисунок 7), что приводит к образованию неглубоких направленных трещин. При приложении дополнительных усилий в процессе разламывания трещины распространяются на всю толщину пластины, в результате чего происходит разделение ее на отдельные кристаллы.
Основным достоинством скрайбирования наряду с высокими производительностью и культурой производства является малая ширина прорези, а следовательно, отсутствие потерь полупроводникового материала. Обычно ширина риски не превышает 10¸20 мкм, а глубина 5¸10 мкм, скорость движения резца 50¸75 мм/с, нагрузка на резце 1,2¸1,4 Н.

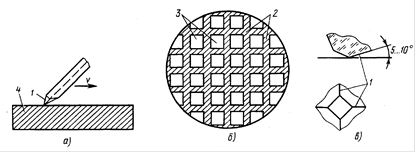

Рисунок 7 - Скрайбирование алмазным резцом: а) - нанесение рисок; б) - пластина с рисками; в) - конструкция алмазной пирамиды (1 - режущая грань резца; 2 - дорожки для скрайбирования в слое защитного диэлектрика; 3 - полупроводниковые микросхемы; 4 - кремниевая пластина)
Качество скрайбирования и последующей ломки в значительной степени зависят от состояния рабочей части алмазного резца. Работа резцом в изношенным режущим ребром или вершиной приводит к сколам при скрайбировании и некачественной ломке. Обычно скрайбирование выполняют резцами, изготовленными из натурального алмаза, которые по сравнению с более дешевыми резцами из синтетических алмазов имеют большую стоимость. Получили распространение резцы, имеющие режущую часть в форме трехгранной или усеченной четырехгранной пирамиды (рисунок 7, в), режущими элементами которой являются ее ребра.
