Уровень 2: Канальный (Date Link Layer)

Задачами этого уровня являются - проверка доступности среды передачи ,а также обнаружение и коррекция ошибок. На канальном уровне последовательность из нулей и единиц собирается в структурированные группы - кадры или пакеты.

Уровень 3: Сетевой (Network Layer)

Этот уровень служит для образования единой транспортной системы, объединяющей несколько сетей. Внутри сети доставка данных обеспечивается соответствующим канальным уровнем, а вот доставкой данных между сетями занимается сетевой уровень, который и поддерживает возможность выбора маршрута передачи сообщения.

На сетевом уровне определяются два вида протоколов. Первый вид - сетевые протоколы (routed protocols) - реализуют продвижение пакетов через сеть (IP - в стеке протоколов TCP/IP и IPX стека Novell), и протоколы маршрутизации (routing protocols) - протоколы обмена маршрутной информацией.

IP и IPX -протоколы не гарантируют доставку пакетов до узла назначения, но стараются это сделать

Уровень 4: Транспортный (Transport Layer)

Транспортный уровень отвечает за то, что данные будут гарантированно доставлены по сети без искажений. Транспортные протоколы - TCP и UDP стека TCP/IP и SPX стека Novell выполняют эту задачу. На этом уровне принимающая станция генерирует подтверждение того, что пакет получен полностью.

Уровень 5: Сеансовый (Session Layer)

Обеспечивает управление диалогом: фиксирует, какая из сторон является активной в настоящий момент, предоставляя средства синхронизации. Последние позволяют вставлять контрольные точки в длинные передачи, чтобы в случае отказа можно было вернуться назад к последней контрольной точке, а не начинать все сначала.

Уровень 6: Представление данных (Presentation Layer)

Уровень представления данных переводит данные в формат, который могут прочитать получатель и отправитель. В дополнение к этому возлагается сжатие и кодирование информации.

Уровень 7: Прикладной (Application Layer)

Прикладной уровень - это в действительности просто набор разнообразных протоколов, с помощью которых пользователи сети получают доступ к разделяемым ресурсам, таким как файлы, принтеры или гипертекстовые Web-страницы, а также организуют свою совместную работу, например, с помощью протокола электронной почты. К функциям уровня 7 причисляют также связанные с сообщением характеристики обработки, необходимые для управления процессом связи, как например, вид сообщения, требования к качеству, имя и адрес партнера по связи или процесса обработки на ЭВМ, разрешение (право) и защита данных (засекречивание).

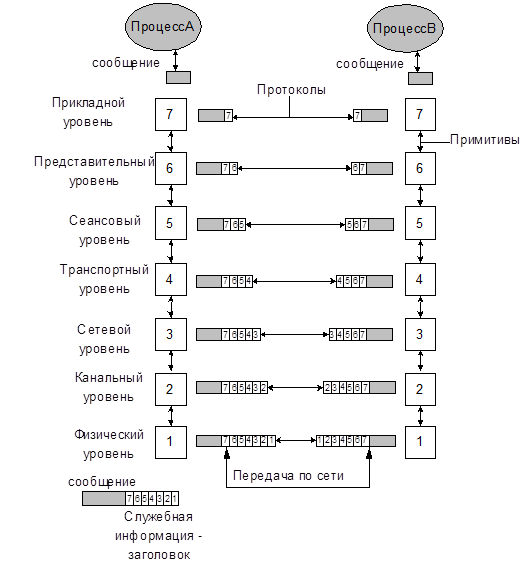

Рисунок 1.2. Эталонная модель ВОС

Каждый уровень добавляет к данным собственный заголовок. Когда данные поступают на каждый уровень, из этого заголовка извлекается содержащаяся в нем информация. Иногда в этой информации имеется дополнительный заголовок, сообщающий уровню, что он должен передать данные дальше - вверх или вниз - по модели. В конце концов, данные попадают на нужный уровень.

В данной модели более низкий уровень всегда предоставляет услуги более высокому уровню. Сообщения, используемые для взаимодействия между разными уровнями одной системы, называются примитивами. А сообщения, используемые для взаимодействия между одинаковыми уровнями разных системам, называются протоколами.
