Методики проведения эксперимента

В результате эксперимента № 6 было исследовано с помощью аттенюатора изменение амплитуды выходного сигнала. Аттенюатор перемещали вдоль линии передачи измеряя амплитуду выходного сигнала на каждом отдельном отрезке с щелью. Два кабеля расположили внутри аттенюатора, как показано на рисунке 5.5, при этом расстояние между кабелями составляло 1 см. Количество щелей - 7, размеры щели увеличивали от 1,5 см до 5 см, с шагом 0,5 см. На рисунке 5.6 приведена характеристика зависимости амплитуды выходного сигнала вдоль линии передачи на каждом отдельном участке линии.

Таблица 5.2 содержит результаты проведения эксперимента № 6.

Характеристики эксперимента № 6:

Аудитория - Б-203; дата и время проведения - 27.05.2013 г., 12:00; погода - солнечно, температура составляла - 25 0С.

Таблица 5.2 - Результаты эксперимента № 6

Номер щели

Амплитуда выходного сигнала, В

1

0,4

2

0,4

3

0,5

4

0,7

5

1

6

1,4

7

1,8

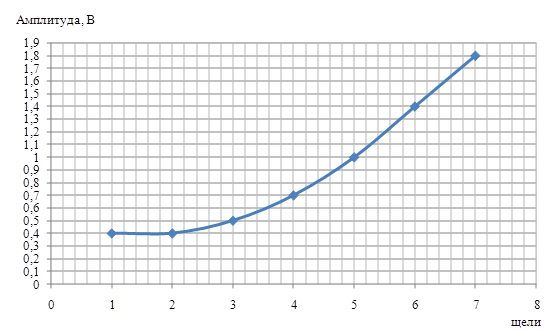

Рисунок 5.6 - Зависимость амплитуды выходного сигнала вдоль линии передачи на каждом отдельном участке линии с щелью

Из рисунка 5.6 видно, что при перемещении аттенюатора вдоль линии передачи на каждом отдельном участке с щелью, амплитуда выходного сигнала возрастает при увеличении длины щели от генератора к осциллографу.

Эксперимент № 7

В результате эксперимента № 7 было исследовано с помощью аттенюатора изменение амплитуды сигнала в зависимости от размера щели. Два кабеля расположили внутри аттенюатора, как показано на рисунке 5.5, при этом расстояние между кабелями составляло 1 см. Аттенюатор перемещали вдоль кабелей измеряя амплитуду сигнала на каждом отдельном участке с щелью. Количество щелей - 7, размеры щели увеличивали от 1,5 см до 5 см, с шагом 0,5 см. На рисунке 5.7 приведена характеристика зависимости амплитуды сигнала от размера щели. Таблица 5.3 содержит результаты проведения эксперимента № 7.

Характеристики эксперимента № 7:

Аудитория - Б-203; дата и время - 27.05.2013 г., 14:30; погода - солнечно, температура составляла - 25 0С.

Таблица 5.3 - Результаты эксперимента № 7

Номер щели

Длина щели, см

Амплитуда, В

1

1,5

0,25

2

2,0

1,2

3

2,5

1,6

4

3,0

1,8

5

3,5

1,9

6

4,0

1,95

7

5,0

2

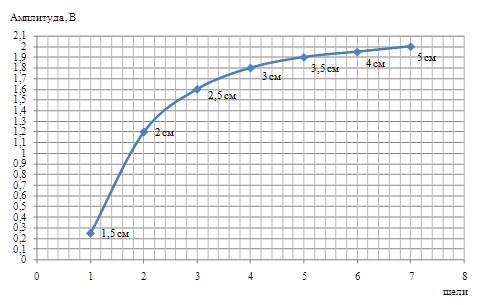

Рисунок 5.7 - Зависимость амплитуды сигнала от размера щели

Из рисунка 5.7 видно, что при увеличении размера (длины) щели амплитудная характеристика на участке при размере щели от 1,5 см до 2,5 см увеличивается на 70 %. Как видно из рисунка, дальнейшее увеличение размеров щелей считается не целесообразным, так как амплитуда сигнала увеличивается лишь на 7 - 9 %, к тому же уменьшается механическая устойчивость кабеля.

Экспериментальные исследования позволили получить количественные характеристики возможного использования радиоволновой системы в отношении расстояния между кабелями, это расстояние должно превышать 1 м. в этом случае прослеживается определенная зависимость чувствительности элементов радиоволновой системы. В результате проделанных экспериментов установлены размеры щели, которая составляет 2,5 см, при дальнейшем увеличении щели уменьшается механическая устойчивость кабеля, что в свою очередь сказывается на чувствительности элементов радиоволновой системы.
