Оптическая обработка сигналов в РСА

Цифровые методы обработки сигналов РСА

Одним из основных требований к РСА является получение изображения в реальном масштабе времени.Для решения этой задачи применяют цифровые методы обработки сигналов

Рис. Цифровая система обработки

радиолокационная станция сигнал синтезирование

В цифровой системе обработки видеосигналы с выхода фазового детектора в каждом периоде повторения подвергаются дискретизации по времени и квантованию по амплитуде и преобразуются с помощью быстродействующего АЦП в цифровые сигналы. Сигналы, полученные от всех разрешаемых по дальности элементов в зоне обзора, запоминаются на участке траектории, равном длине синтезированной апертуры, на время

выполнения алгоритма обработки.Цифровой процессор осуществляет обработку цифровых сигналов, хранящихся в запоминающем устройстве ( ЗУ ), и поступающих из вычислителя опорной функции.Следует отметить, что сжатие сигналов по дальности для обеспечения соответствующего разрешения, здесь не рассматривается. Вычислитель опорной функции снабжает процессор требуемыми опорными сигналами в соответствии с алгоритмом обработки.В результате на выходе процессора формируется массив цифровых сигналов, соответствующих амплитуде или мощности сигналов, соответствующих амплитуде или мощности сигналов, отраженных от каждого разрешаемого элемента в зоне обзора РСА, т.е. цифровое изображение объекта или участка местности.

Главными характеристиками ЦСО являются разрядность АЦП и процессора, а также объем памяти ЗУ.

Важной особенностью системы обработки является ее двухканальность

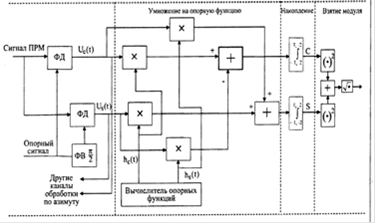

которая обеспечивается фазовым детектором. Структура алгоритма обработки траекторного сигнала приведена на рисунке.

Перейти на страницу: 1 2
