Выбор структурной схемы разрабатываемого устройства

Структурные схемы передатчиков с УМ весьма разнообразны. Они различаются числом каскадов, уровнем проведения модуляции, структурными схемами возбудителей. Существует несколько способов получения частотной (ЧМ) и фазовой (ФМ) модуляции.

Угловая модуляция может быть получена прямым способом, когда модулируется непосредственно частота автогенератора передатчика, или косвенным, когда в промежуточном каскаде передатчика производится фазовая модуляция.

Другими словами, прямую частотную модуляцию осуществляют: в полупроводниковых генераторах путём изменения параметров колебательного контура с помощью варикапов, варикондов, реактивного транзистора, нелинейной индуктивности, железоиттриевого граната (на частотах от нескольких сот мегагерц до десятков гигагерц); в диодных генераторах (на туннельном диоде, ЛПД, диоде Ганна) путём изменения напряжения смещения на диоде; в транзисторных RC-генераторах путём изменения режима работы транзистора (тока коллектора, напряжения смещения на переходе эмиттер-база).

В системах косвенного получения частотной модуляции используются фазовые модуляторы (ФМ). Косвенный метод состоит в преобразовании ФМ в ЧМ.

Основное различие между этими методами состоит в том, что в первом случае ЧМ осуществляется в автогенераторе, а во втором - в усилительных каскадах или умножителях частоты с резонансной нагрузкой.

Тот и другой способы получения ЧМ имеют свои недостатки и достоинства. Достоинство прямого метода - возможность получения глубокой и достаточно линейной частотной модуляции, недостаток - трудность обеспечения стабильности средней частоты колебания с ЧМ. Достоинство косвенного способа - высокая стабильность средней частоты, недостатки - неглубокая модуляция, с последующим многократным умножения частоты для получения требуемого значения девиации частоты; трудность передачи низких модулирующих частот.

Передатчики с использованием ФМ нашли широкое применение на практике из-за существенных преимуществ по сравнению с амплитудной модуляцией (АМ) и частотной модуляцией (ЧМ):

хорошая помехоустойчивость;

использование АЭ в выгодном энергетическом режиме.

Разнородный характер передаваемой информации (телефония, телеграфия, передача данных и т.д.) требует выполнения жестких ограничений на такие параметры передатчика, как стабильность частоты, нелинейные искажения, амплитудно - и фазочастотные характеристики.

Тракт формирования ФМ сигнала обычно является маломощным, т.к. к уровню вносимых искажений и стабильности характеристик предъявляются наиболее высокие требования. В настоящее время применяется почти исключительно фильтровой метод (метод повторной балансной модуляции), характеризуемый высокой стабильностью качественных показателей основных узлов тракта формирования. В данной курсовой работе я использовал структурную схему радиопередатчика с угловой модуляцией (рис. 1.1), осуществленной косвенно. Типовая структурная схема радиоприемника предоставлена ниже. Схема взята из [4].

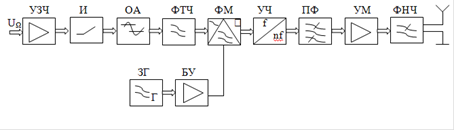

Рисунок 1.1 - Структурная схема передатчика радиосвязи с косвенной угловой модуляцией
