Жидкокристаллический дисплей

Наиболее приемлемым соотношением цена/качество стал дисплей компании МЭЛТ МТ-6464. Данный дисплей в своём составе имеет дисплей и микросхему по управлению, что значительно упрощает работу с ним.

Для управления данным ЖКД используется 8-разрядная шина. Размеры дисплея имеют 64x64 пикселя. Способ адресации к ЖКД имеет страничный вид. Распределение ОЗУ приведено на рис. 7

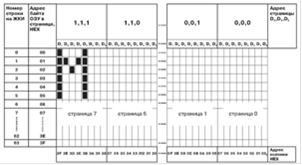

Рис. 7 - Соответствие между адресами ОЗУ и отображаемыми точками.

Для отображения байта информации необходимо сначала задать страницу и адрес ОЗУ. На рисунке 8 приведены команды для управления ЖКД.

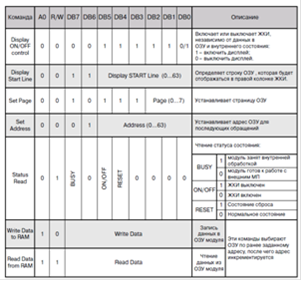

Рис. 8 - Команды управления ЖКД

Принципиальная схема устройства

Рис. 9 - Принципиальная схема снятия ВАХ
