Состав элементов, входящих в блоки САУ

Тем самым, к невыполнению функций регулирования не приводят одиночные отказы в каналах измерения этих параметров, а приводят двойные отказы, выявляемые согласно логике работы СВК путем перекрестного контроля.

К невыполнению функций регулирования также не приводят одиночные отказы в каналах измерения следующих параметров:

– Твх1, Твх2, tтг, Рвх ( согласно логике работы СВК при отказе указанного параметра происходит замещение его значения номинальным значением, соответственно, Твх=288 К, tтг=20оС, Рвх=1.033 кг/см2 ). К невыполнению функций регулирования приводит двойной отказ по параметрам Твх1, Твх2, выявленный путем перекрестного контроля;

– Рт гпд (согласно логике работы СВК производится коррекция контура расхода топливного газа по Рт гпд = 2.4Мпа).

По каналам измерения параметров aзог1, aзог2 логикой работы СВК предусмотрен контроль каналов на обрыв и КЗ, при обнаружении отказа на запуске - запуск блокируется, а на работающем изделии - осуществляется нормальный останов.

Поскольку невыполнение функций регулирования ГТЭС произойдет в случае отказа любой из функций регулирования, поэтому логическая структурная схема устройств, отказы которых могут привести к невыполнению функций регулирования, представляет последовательное соединение ( в смысле надежности) входящих в нее устройств.

а) Sli одиноч. = lUNIO№1*(1-Кпп) *КUNIO№1вх + 4*l73GI*(1-Кпп) *Котказпарам + 2*lцп *(1-Кпп) *Крег + l5600*(1-Кпп)* КDCвых + 6* l70GODC5*(1-Кпп)* Котказпарам + lUNIO*(1-Кпп)* *КUNIOвх + 5*l73GIITR*(1-Кпп)* Котказпарам + l5600*(1-Кпп)* КDC1вых + l5600*(1-Кпп)* КDC2вых + 7*lEMG17-OV* *(1-Кпп) *Котказпарам + 2* l73GIV5*(1-Кпп)* Котказпарам + lлин.связи.

где Крег - доля объема ПЗУ.ОЗУ и таймера , задействованных в процессе регулирования, от всего объема функциональных устройств центрального процессора; принимаем Крег= 0.5.

Sli одиноч. = 10*10-6*(1-0.72) *0.92 + 4* 4*10-6*(1-0.68) *0.38 + 2* 6.2*10-6*(1-0.73) * 0.5 + +0.674*10-6*(1-0.55)* 0.32 + 6* 4*10-6*(1-0.43)* 0.38 + 10*10-6*(1-0.72) *0.78 + 5* 4*10-6* (1-0.7)* 0.38 + 0.674*10-6*(1-0.53)* 0.29 + 0.674*10-6*(1-0.53)* 0.33 + 7* 0.18*10-6*(1-0.35) * 0.38 + 2* 4*10-6*(1-0.55)* 0.38 + 0.03394*10-6 = 17.8646*10-6 ч-1.

б) Оценка значения Sli дв.отк.

Суммарная интенсивность двойных отказов Sli дв.отк. учитывает интенсивности отказов каналов измерения параметров nгтд, Тт, Твх и aди при одновременных отказах основного и дублирующего каналов по каждому параметру.

В каналы измерения параметров в составе САУ входят:

1) по nгтд: двухканальная плата УФИ (8Т5.129.034) с каналом «А1» - для параметра nгтд1 и с каналом «А2» - для параметра nгтд2. Входным устройством для обоих каналов служит плата UNIO 96-5 №2, которая в формуле при рассмотрении одиночных отказов не была задействована;

2) по Тт: аналоговый модуль 73GITCK с предохранителем UKK-5TG для каждого канала Тт1 и Тт2. Входным устройством для обоих каналов служит плата UNIO 96-5 №1, интенсивность отказов которой была учтена в формуле при рассмотрении одиночных отказов;

3) по Твх: аналоговый модуль 73GITR100 с предохранителем VI0K-1.5 для каждого канала Твх1 и Твх2. Входным устройством для обоих каналов служит плата UNIO 96-5 №1;

4) по aди : плата преобразования напряжений во временной интервал ПНВИ (8Т5.104.185) и плата 5300(УБСКТ), аппаратно не разделенные по каналам aди1 и aди2 . Поэтому двойной отказ по обоим каналам может произойти при отказах в ПНВИ или в 5300.

Поскольку одновременные отказы в обоих каналах УФИ или в обоих модулях 73GITCK или в обоих модулях 73GITR100 являются для каждого параметра nгтд, Тт, Твх независимыми событиями, то вероятность двойного отказа этих каналов измерения равна произведению вероятности отказов основного канала на вероятность отказов дублирующего канала (на 1 час работы).

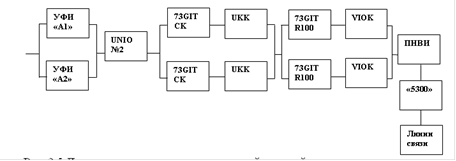

Рис. 2.5 Логическая структурная схема устройств, двойные отказы которых приводят к невыполнению функций регулирования.

Для приведенной схемы имеем:

Sli двойн. = (lУФИ”А1”*lУФИ”А2”)+ lUNIO№2*(1-Кпп) *КUNIO№2вх + [l73GITCK*(1-Кпп)* *Котказпарам + lUKK * Кперегорпри Iн] * [l73GITCK*(1-Кпп) *Котказпарам + lUKK* Кперегорпри Iн] + +[l73GITR100*(1-Кпп) * *Котказпарам + lVIOK * Кперегорпри Iн] *[l73GITR100*(1-Кпп) *Котказпарам + lVIOK * Кперегорпри Iн] +lПНВИ *(1-Кпп) + l5300*(1-Кпп) + lлин.связи,
