Состав элементов, входящих в блоки САУ

· блоком БУД-98 - снимается команда с отсечных газовых клапанов (ОГК) и с управления шаговым двигателем, Откл. РЧТН, Откл. Возб, Откр КВЭ1, Откр КВЭ2, Вкл НПМ, Откл Q1;

· блоком БУС-98 - АО БУС (снимается команда с ОГК), Откл РЧТН, Откл Возб, Откр КВЭ1, Откр КВЭ2, Вкл НПМ, Откл Q1, Закр 330, Закр ЗУТ1, Откр ЗУТ2, Закр ЗОГ1, ОткрЗОГ2.

Следовательно, необходимые команды для выполнения процедуры АО дублируются каналами в БУД-98 и в БУС-98 (таких команд - семь).

Для случая формирования сигнала АО непосредственно аппаратурой САУ несрабатывание защиты произойдет при невыполнении процедуры АО, т.е. при одновременных отказах в блоках БУД и БУС следующих устройств (рис.2.2):

) обеих плат АСВК, коммутирующих для выполнения процедуры АО необходимые дублированные сигналы, или

) платы UNIO № 2 (в БУД) и плат UNIO и 5600 (в БУС). Для этих плат входными сигналами являются сигналы, скоммутированные АСВК, а выходные сигналы характеризуются значением напряжения Uвхода, необходимого для срабатывания устройства гальванической развязки, или

) устройств гальванической развязки 70GODC5B, EMG 17-OV-5DC, передающих команды процедуры АО к ИМам.

Для случая формирования сигнала АО внешними устройствами несрабатывание защиты произойдет при отказах в линиях связи внешних устройств с аппаратурой САУ, при отказах в центральных процессорах БУД и БУС (рис. 2.3).

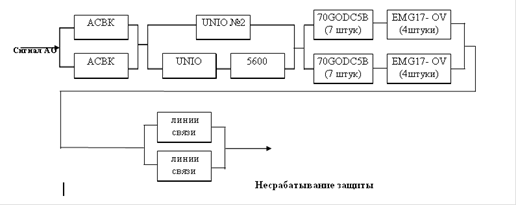

Рис. 2.2 Логическая схема несрабатывания защиты при АО, формируемом непосредственно аппаратурой САУ.

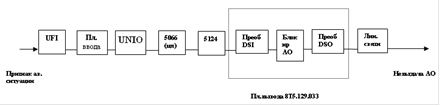

Рис. 2.3 Логическая схема несрабатывания защиты при АО, формируемом внешними устройствами.

lнесраб.защ.(1) = lАСВК(БУД)*(1-Кпп)* lАСВК(БУС)*(1-Кпп)+ lUNIO№2*(1-Кпп)*КUNIO№2вых* [l5600(1)*(1-Кпп)*КDC1вых+lUNIO*(1-Кпп)*КUNIOвых]+[7*l70GODC(БУД)*(1-Кпп)*Котказпарам+4*lEMG(БУД)*(1-Кпп)*Котказпарам] * [ 7*l70GODC(БУC)*(1-Кпп)*Котказпарам+4*lEMG(БУC)* (1-Кпп)*Котказпарам]+ lлин.связи(БУC)*lлин.связи(БУД),

lнесраб.защ.(2) = lвнешн.ли.св.+ lЦП(БУД)*(1-Кпп) + lЦП(БУС)*(1-Кпп) +lреле*(1-Кпп)*Котказпарам,

где (1-Кпп) - доля неконтролируемых отказов элементов устройств, которые блокируют сигнал АО. Отказы контролируемых элементов парируются СВК либо путем команды на прекращение запуска - на режиме автоматического запуска (в этом случае пропуска аварии не произойдет), либо путем формирования команды АО - на основных режимах;

КDC(UNIO)вых - доля интенсивности отказов тех элементов платы 5600 (DC) или UNIO, которые задействованы в обработке и управлении выходными сигналами, по сравнению с интенсивностью отказов всех элементов платы (или с общим количеством входных и выходных сигналов платы). Расчетные значения коэффициентов приведены в Приложении 4.

Котказпарам. - доля параметрических отказов от общего числа отказов устройства. Для устройств гальванической развязки получено значение Котказпарам.= 0.38 (см.Приложение 4), для реле Котказпарам.= 0.32 (см.[1]).

Подставляя значения li и коэффициентов в формулы для определения lнесраб.защ.(1) и lнесраб.защ.(2), получаем:

lнесраб.защ.(1) = 5.2477*10-6*(1-0.5)* 5.2477*10-6*(1-0.5)+ 10*10-6*(1-0.72)*0.81* [0.674*10-6*(1-0.53)*0.29+ 10*10-6*(1-0.72)*0.22]+[7*4*10-6*(1-0.43)*0.38++4*0.18*10-6*(1-0.35)*0.38] * [ 7*4*10-6*(1-0.37)*0.38+4*0.18*10-6*(1-0.35)*0.38]+ 0.03*10-6*0.03*10-6= 51.4443*10-12 ч-1;

lнесраб.защ.(2) = 0.67026*10-6.+ 6.2*10-6*(1-0.73) + 6.2*10-6*(1-0.73) +5*0.0042*10-6*(10.42)*0.32 = 4.02221*10-6 ч-1.

Средняя наработка на отказ аварийной защиты для случая несрабатывания защиты при АО, формируемом непосредственно аппаратурой САУ, равна

Тнесраб.защ(1)=1/lнесраб.защ(1) =1/(51.4 10-12)=19600* 106 ч.

Средняя наработка на отказ аварийной защиты для случая несрабатывания защиты при АО, формируемом внешними устройствами, равна

Тнесраб.защ(2)=1/lнесраб.защ(2) =1/(4.02221 *10-6)=248 620 ч.

Следует отметить, что для параметров nгтд (или nтк) и Тт в САУ ГТЭС предусмотрена дополнительная защита при достижении этими параметрами определенных предельных значений. Тогда блок защиты двигателя БЗД-96-60 должен сформировать сигнал АО и выдать управляющую команду на закрытие ОГК (рис. 2.4).
