Синтез регулятора

Таблица 3.1 - Постоянные времени скорректированной системы

Случай

T1

T2

T3

T4

T5

T6

T7

c

Минимум

0,886

0,167

-

0,030

0,0242

0,0035

0,0008,

Максимум

0,0396

-

Общий вид передаточной функции регулятора, полученной путем графического вычитания (приложение Б), примет вид

, (3.8)

где K = 19,513.

После подстановки значений из таблицы 3.1, передаточная функция регулятора окончательно примет вид

. (3.9)

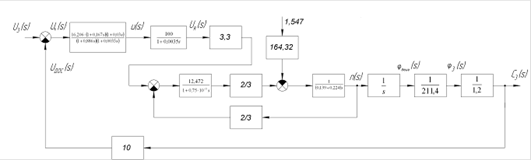

На рисунке 3.5 показана структурная схема скорректированной системы с учетом (3.8).

Рисунок 3.5 - Структурная схема скорректированной системы
