Разработка схемы электрической принципиальной

Под принципиальной электрической схемой подразумевается полный состав элементов и связей между ними, которые дают детальное представление о принципах работы изделия. Принципиальная электрическая схема служит основой для других конструкторских документов, а в частности: схем соединений, сборочных чертежей, чертежей печатных плат. Радиоэлементы маркируются прописными буквами латинского алфавита и арабскими цифрами. Последовательность маркировки радиоэлементов должна определяться от источника питания к нагрузке. При маркировке радиоэлементов разрешается оставлять резервные номера. Так же на схемах электрических принципиальных допускается помещать различные технические данные, характеризующие изделие в целом. Эти сведения помещаются около графических обозначений, или под основной надписью. Статья с сайта devva.ru

В данной курсовой работе используется AutoCAD2007-система автоматизированного проектирования электрооборудования AutoCAD. Схема электрическая принципиальная, разработанная в AutoCAD 2007показана на рисунке 1.1.

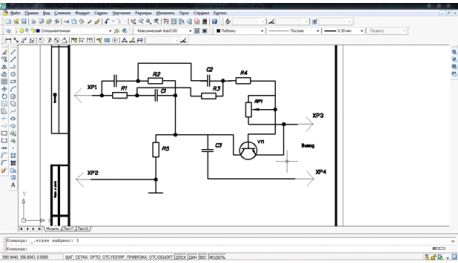

Рисунок 1.1 - Разработка схемы электрической принципиальной в AutoCAD2007

В данной курсовой работе использовались стандарты по правилам выполнения схем, условным графическим и буквенно-цифровым обозначениям элементов схем, обозначению цепей, распространяемых на выполнение принципиальных электрических схем проектов автоматизации технологических процессов. В частности использовались: ГОСТ 2.701-84, ГОСТ 2.702-75 и ГОСТ 2.708-81, которые определяют общие требования и правила выполнения схем.

ГОСТ 2.709-72 - условные обозначения проводов и контактных соединений.

ГОСТ 2.710-81 - буквенно-цифровые обозначения схем.

Разработанная принципиальная схема находится на рисунке 1.2 и на листе графической части ФРЯШ 00.00.000, в соответствии с ГОСТ 2.705-75

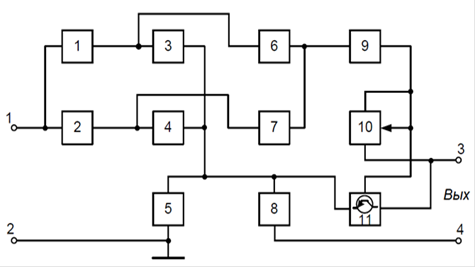

Рисунок 1.2 - СЭП фильтра режекторного
