Разработка чертежа печатной платы

Чертеж печатной платы разрабатывался в соответствии с

ГОСТ 2.417-91 и ГОСТ 2.123-93.

Разработка чертежа печатной платы осуществлялась при помощи AutoCAD2007как показано на рисунке 2.1

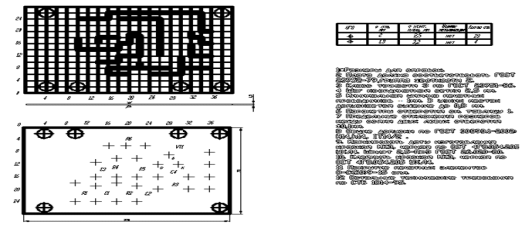

Рисунок 2.1 - Вид окна AutoCad2007 при разработке печатной платы

На плату наносится координатная сетка, в данном случае шаг координатной сетки 2,5 мм. Нанесенные линии координатной сетки нумеруются через одну. Ширина проводников 1 мм.

Монтажные отверстия обозначаются условно, как указано на рисунке 2.2

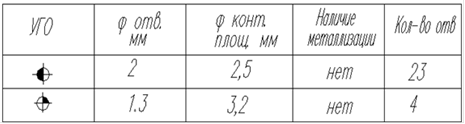

Рисунок 2.2 - Таблица монтажных отверстий

Каждое отверстие имеет определенный диаметр контактной площадки в соответствии с ЕСКД.

В таблице (см. рисунок 2.2) указывается наличие или отсутствие металлизации в отверстиях и их количество.

На чертеже обозначаются размеры для справок, шероховатость поверхностей, марка стеклотекстолита из которого должна быть выполнена данная плата. Указывается место установки элементов при помощи их позиционного обозначения.

На чертеже так же присутствуют некоторые технические требования к данной плате.

Чертеж печатной платы находится на листе графической части

ФРЯШ 00.00.000 ПЗ
