Создание трехмерной детали на примере печатной платы

Сначала нажимаем создать новый файл, далее выбираем создание новой детали. Выбираем плоскость и делаем её перпендикулярной. Потом заходим на вкладку эскиз и нажимаем создание прямоугольника. От начала координатной оси рисуем прямоугольник. Задаем его параметры, ширину и длину. Выходим из редактирования эскиза. Выделяем полученный прямоугольник и на вкладке элементы, нажимаем вытянутая бобышка/основание. Задаем толщину платы и нажимаем применить. Делаем опять плоскость перпендикулярной и переходим на вкладку эскиз. Нажимаем создание окружности и указываем расположение отверстий и их радиус. Выходим из редактирования эскиза. Выделяем окружности. На вкладке элементы, нажимаем вытянутый вырез. Выбираем направление и команду насквозь. Нажимаем применить. Указываем, из какого материала сделана плата. Трехмерная модель получившейся платы изображена на рисунке 4.3.

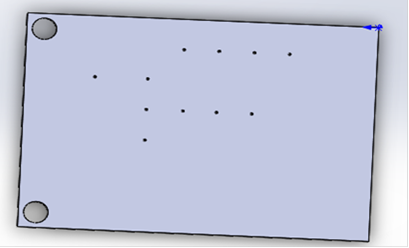

Рисунок 4.3 - Трехмерная деталь

Для разработки трехмерной модели выбираем в верхнем меню пункт «Файл→Новый», после чего выбираем «Сборка». Добавляем уже созданные детали в модель. Задаем условиясопряжения и собираем модель.

Твердотельная модель электронного устройства изображена на рисунке 4.4.

Нажимаем вкладку эскиз и нажимаем создание прямоугольника. От начала координатной оси рисуем прямоугольник. Задаем его параметры, ширину и длину. Выходим из редактирования эскиза. Выделяем полученный прямоугольник и на вкладке элементы, нажимаем вытянутая

бобышка/основание. Задаем толщину платы и нажимаем применить. Делаем опять плоскость перпендикулярной и переходим на вкладку эскиз. Нажимаем создание окружности и указываем расположение отверстий и их радиус. Выходим из редактирования эскиза. Выделяем окружности. На вкладке элементы, нажимаем вытянутый вырез. Выбираем направление и команду насквозь. Нажимаем применить. Указываем, из какого материала сделана плата. Трехмерная модель получившейся платы изображена на рисунке 4.3.

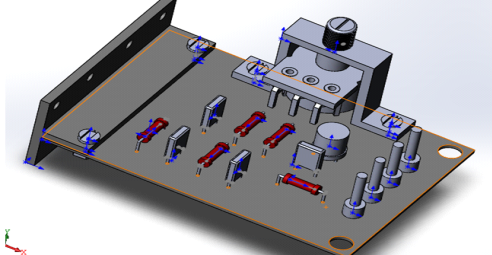

Рисунок 4.4 - Твердотельная модель электронного устройства

Заключение

В ходе выполнения данной курсовой работе был разработан комплект конструкторской документации: схема электрическая принципиальная, сборочный чертеж размещения радиоэлементов, печатная плата и трехмерная модель. Разработка велась с использование специализированного программного обеспечения - SolidWorks.

Курсовая работа дала практические навыки по дисциплине «Компьютерные технологии».
