Исследование показателей качества САР

Передаточная функция замкнутой САР имеет вид:

.

Характеристическое уравнение имеет вид:

.

Корни характеристического полинома:

p1=- 12.93, p2= -49.3678 -64.312i, p3= -49.3678 +64.312i.

На рисунке 8 представлено распределение корней характеристического уравнения на комплексной плоскости:

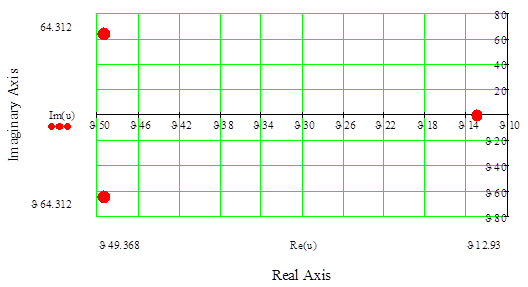

Рисунок 8 - Корни характеристического уравнения на комплексной плоскости

Степень устойчивости САР равна минимальному значению модуля вещественной части всех корней [2]:

.

Показатель колебательности САР можно определить как отношение модуля мнимой части корней, образующих максимальный угол между лучами, проведёнными через них из начала координат, к вещественной. Так как отсутствует комплексные корни, перерегулирование отсутствует:

.

Дадим приближенные оценки качества процесса регулирования по корням характеристического уравнения САР:

Время регулирования определим по формуле:

с.

Перерегулирование найдем по формуле:

.
