Анализ характеристик датчиков информации

В системе управления электропривода в качестве информационных устройств используется три вида датчиков: скорости тока и напряжения.

В качестве аналогового датчика скорости применяем тахогенератор постоянного тока, у которого на выходе имеется делитель напряжения (рис. 4.1). В основе датчика тока лежит шунт, а датчика напряжения добавочное сопротивление.

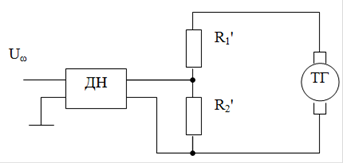

Рис. 4.1. Принципиальная схема датчика скорости.

Коэффициенты передачи датчика тока, скорости и ЭДС двигателя

kдт = 1;

В/А;дс = 1;

Вс/рад.

kдэ = 1;

.
