Расчет возможности существования естесственного акустического канала утечки информации после реализации проекта

Таблица Г.1 - Технические характеристики «Баррикады»

Диапазон частот	0.01-1000 МГц
Уровень сигнала	не менее 75-65 дБ
Габариты	160x55x25 мм
Питание	220/12 В
Радиус эффективного использования	5 м

Данный прибор имеет действующий сертификат ФСТЭК. Сертификат изображён на рисунке Г.2:

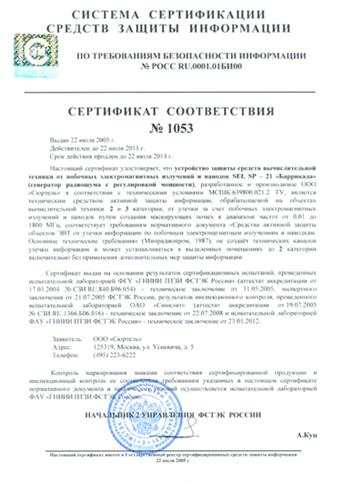

Рис. Г.2 - Сертификат прибора SEL SP-21

Особенности: переносной, малогабаритный, одна телескопическая антенна.

Комплекс виброакус

тическойзащиты «БАРОН

Рис. Г.3 -"БАРОН-S1".

Для защиты информации, обсуждаемой в служебных помещениях, от средств акустической речевой разведки.

Имеет два канала формирования помех, к каждому из которых могут подключаться вибропреобразователи пьезоэлектрического или электромагнитного типа, а также акустические системы, обеспечивающие преобразование электрического сигнала, формируемого прибором, в механические колебания в ограждающих конструкциях защищаемого помещения, а также в акустические колебания воздуха.

Данный прибор имеет действующий сертификат ФСТЭК, который изображён на рисунке Г.4.

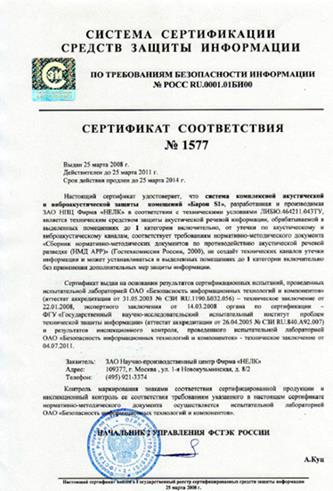

Рис. Г.4 - Сертификат прибора «Барон»

Таблица Г.2 - Технические характеристики

Вид управления работой (рабочими параметрами) виброгенератора	дистанционное (по последовательному интерфейсу RS-232 от управляющей ПЭВМ)
Число помеховых каналов	2
Виды вибропреобразователей	пьезоэлектрические
Выходная мощность одного канала	не менее 8 Вт
Число вибраторов, подключаемых к одному каналу	до 25
Максимальное действующее значение напряжения	80 В
Диапазон частот	не менее 90-11200Гц
Количество поддиапазонов (частотных полос) с регулируемым уровнем мощности помехи в канале	2
Граничные частоты поддиапазонов:	90 - 1000Гц;
	1000 - 11200Гц.
Диапазон регулировки уровня сигнала в каждом частотном поддиапазоне	не менее 25 дБ
Виды формируемых помех:	- “белый” шум;
	- речеподобная (фонемная клонированная);
	- специальная (смесь речеподобной и шумовой);
Управление включением виброгенератора:	- местное;
	- дистанционное от пульта проводного дистанционного управления;
	- дистанционное от блока (модуля) дистанционного управления.
Электропитание	сеть переменного тока напряжением 220 В с частотой 50 Гц
Потребляемая мощность	не более 45 Вт
Габаритные размеры	90 x 135 x 200 мм
Масса	2,2 кг
