Выбор расширителя импульсов

Так как при выходе со счетчика импульс оказывается очень коротким по длительности, из - за большой частоты генератора, то для получения импульса необходимого для открывания тиристора на выходе счетчиков используют расширители импульсов.

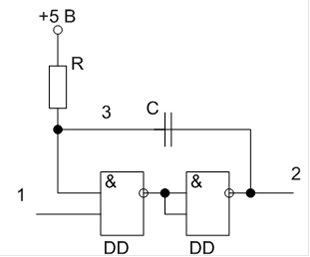

Схема выбранного расширителя импульсов на элементах И - НЕ представлена на рис. 2.7:

Рис. 2.7. Расширитель импульсов

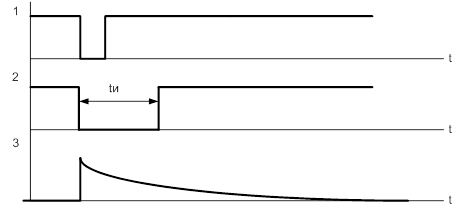

Диаграммы работы данного устройства представлены на рис. 2.8:

Рис. 2.8. Диаграммы работы расширителя импульсов.

Длительность импульса на выходе расширителя tи определяется по формуле:

где R≤1 кОм

tи = 0,5 мс

Исходя из этих условий, определим требуемую емкость конденсатора, приняв R = 560 Ом.

Принимаем стандартное значение:
