Проверка режима по постоянному току

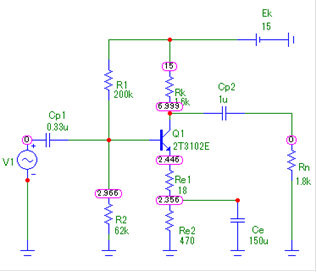

Рисунок 4.1.1 Напряжения в каскаде по постоянному току

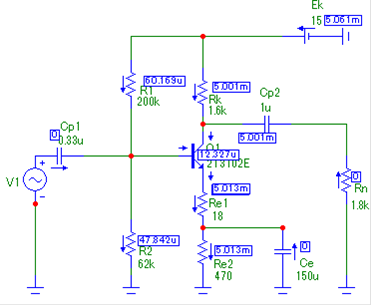

Рисунок 4.1.2 Токи в каскаде по постоянному току

Составим сравнительную таблицу расчетных и экспериментальных значений (таблица 4.1.1).

Таблица 4.1.1 Расчетные и экспериментальные параметры по постоянному току

Параметр

Значение

Экспериментальное

Расчетное

5.001 мА5 мА

12.327 мкА10 мкА

5.013 мА5.01мА

8.001 В8 В

4.553 В4.56 В

0.52 В0.576 В

6.999 В7 В

2.966 В3.02 В

2.446 В2.44 В

47.842 мкА50 мкА

По этой таблицы можно увидеть, что рассчитанные значения токов и напряжений отличаются от экспериментальных совсем незначительно. Это связано с тем, что при моделировании был выбран не заданный транзистор, а с очень схожими параметрами, а так же пакет Micro-Cap считает более точно по сложным формулам. К тому же значения резисторов выставлялись в соответствии с рядом Е24, что привело к их округлению. Тем не менее получившиеся экспериментальные параметры близки с расчетным.

Также по этим данным мы можем рассчитать статическое

Проверка нестабильности рабочей точки транзистора в температурном диапазоне (20˚±40˚).
