Расчет эффективных значений напряженности поля сигналов в точке передачи, пересчитанных к 1,2 кВт

При определении эффективных значений напряженности поля сигнала в точке приема Eс(дБ) поглощение энергии радиоволн на трассе обычно учитывается величиной критической частоты слоя E (индекс поглощения fоE). Величина fоE зависит от широты и местного времени в точке отражения, сезона и уровня солнечной активности. На многоскачковых трассах величина fоE находится как среднее арифметическое критических частот слоя E в каждой точке отражения, определяемых в серединах равных скачков, на которые разбивается трасса. На рис.3 приведена карта fоE для июля и для уровня солнечной активности W =50

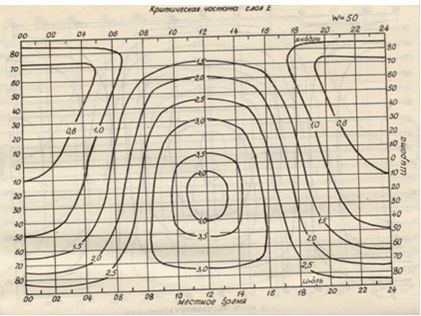

Рисунок 2 - Карта для определения критических частот для слоя Е

Данные о критических частотах слоя Е в каждой точке поглощения и средних индексах поглощения fоEср приведены в таблице 3.

Таблица 2

Время связи

fоEср, МГц

00.00 - 02.00

0,3

12.00 - 14.00

2,2

Для заданной протяженности трассы d=437км по найденным значениям индекса поглощения fоEср и ОРЧ из графика на рис.1 определяются эффективные значения напряженности поля сигнала EсI (дБ) от передатчика с эффективной мощностью излучения 1,2 кВт.

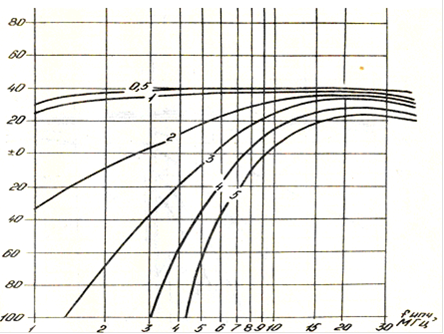

Рисунок 3 - Зависимость напряженности поля от индексов поглощения fоEср и рабочей частоты fр.

- ночью; - днем;

Значения напряженности поля сигналов в точке приема для передатчика с отличной от 1,2 кВт эффективной мощностью излучения рассчитывается по формуле:

где - эффективная мощность излучения передатчика;

- мощность, подводимая к передающей антенне;

- относительный коэффициент усиления передающей антенны.

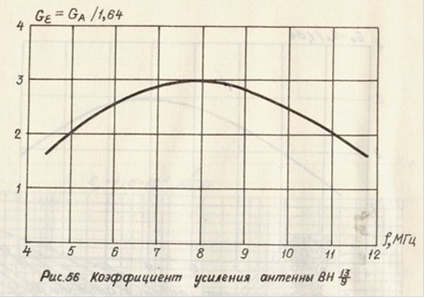

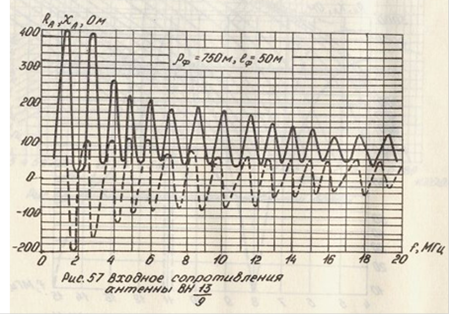

Относительный коэффициент усиления антенны ВНнайдем из рис.4.

Рисунок 4.

Gэ=1,95 - ночью (4,9МГц, =61,2м);

Gэ=1,8 - днем (11,3 МГц, =26,5 м);

Рэф.изл.=0,25*1,2*кВт*1,95= 0,59 кВт - ночью (4,9 МГц);

Рэф.изл.=0,25*1,2*кВт*1,8=0,54 кВт - днём (11,3 МГц);

Ес=42+10lg0,72=39,7дБ - ночью (4,9 МГц)

Ес=33+10lg0,54=32,3дБ - днём(11,3 МГц).

Рассчитанные значения представлены в таблице 4.

Таблица 4.

Время связи

fр, МГц

fоEср, МГц

EсI, дБ

Рэф.изл.,кВт

Ес, дБ

00.00 -02.00

4,9

0,3

42

1,95

0,59

39,7

12.00 - 14.00

11.3

2,2

35

1,8

0,54

32,3
