Амплитудно-частотные характеристики усилителя

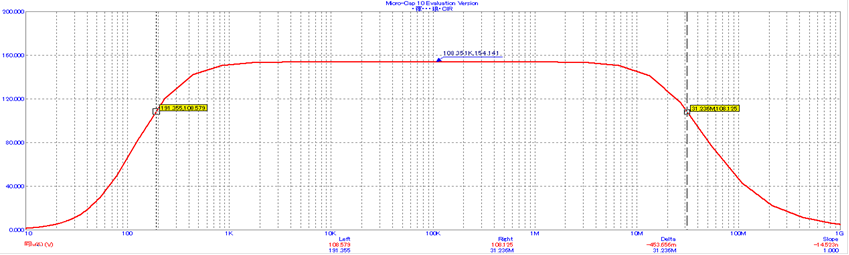

Рисунок 4.4.1 Амплитудно-частотная характеристика.

По полученному графику АЧХ можно определить некоторые параметры:

Коэффициент усиления по напряжению:

Нижняя граница полосы пропускания: Смотрите описание сигареты электронные купить дешево на сайте.

Верхняя граница полосы пропускания: МГц

Полоса пропускания: МГц

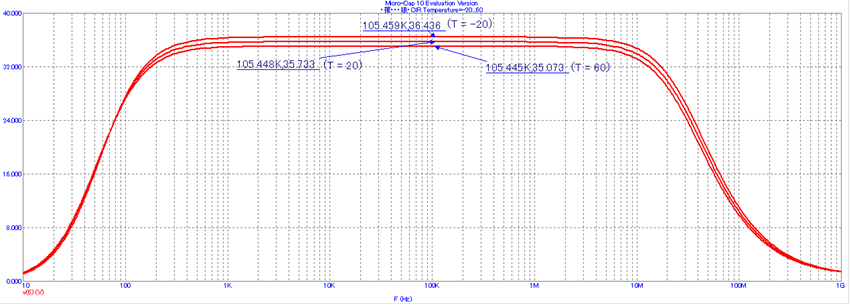

Рисунок 4.4.2 Амплитудно-частотная характеристика в температурном диапазоне Т= (-20˚-+60˚).

Экспериментальное значение нестабильности коэффициента усиления:

Экспериментальное значение при ∆Т = 80 получилось, значит при ∆Т = 40 . Расчетное значение - 1.7 Оба значения получены при Rг = 0.

4.4.2 Rэ=0

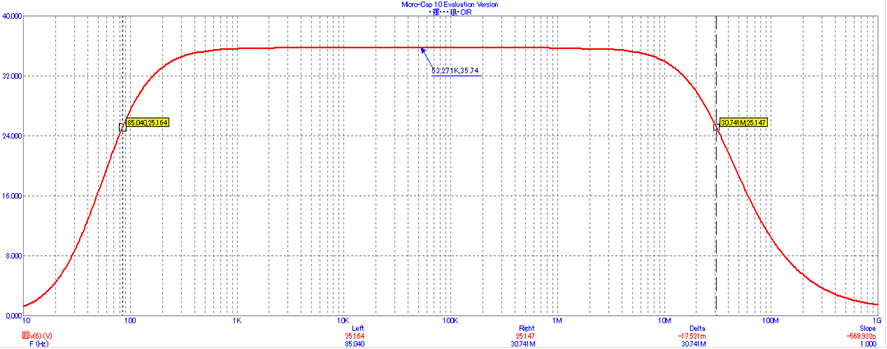

Рисунок 4.4.3 Амплитудно-частотная характеристика.

По полученному графику АЧХ можно определить некоторые параметры:

Коэффициент усиления по напряжению:

Нижняя граница полосы пропускания: Гц

Верхняя граница полосы пропускания: МГц

Полоса пропускания: МГц.

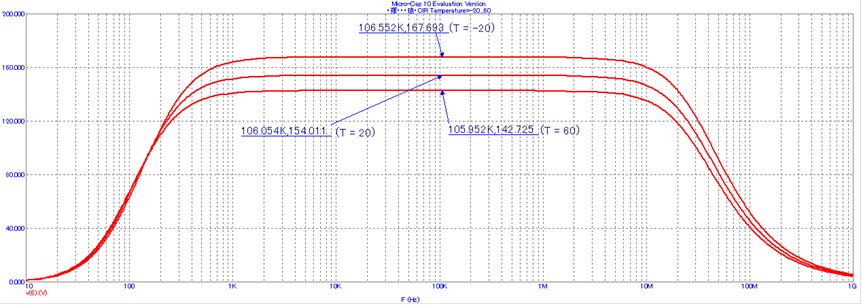

Рисунок 4.4.4 Амплитудно-частотная характеристика в температурном диапазоне Т= (-20˚-+60˚).

По этому графику сразу видно, что хотя усиление значительно выше, коэффициент нестабильности его будет больше. Рассчитаем по графику экспериментальное значение :

Экспериментальное значение при ∆Т = 80 получилось, значит при ∆Т = 40 . Расчетное значение - 4.5%. Оба значения получены при Rг = 0. В сравнении с предыдущим режимом, коэффициент усиления при отсутствии обратной связи при изменении температуры более нестабильный. Но если рассматривать его в общем, то для максимально возможного усиления в каскаде, такая нестабильность вполне приемлема.

4.4.3 Сэ=0

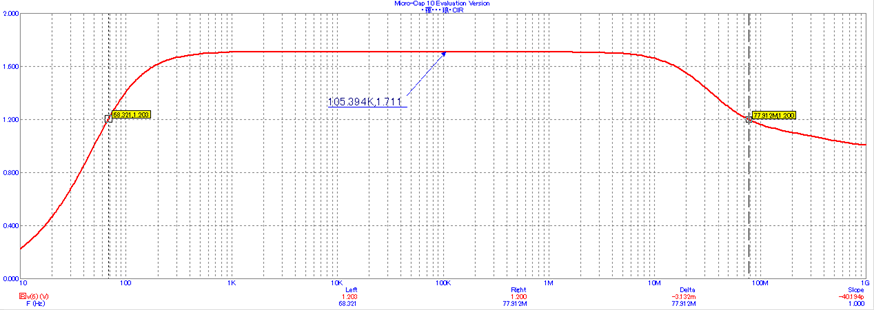

Рисунок 4.4.5 Амплитудно-частотная характеристика.

По полученному графику АЧХ можно определить некоторые параметры:

Коэффициент усиления по напряжению:

Нижняя граница полосы пропускания: Гц

Верхняя граница полосы пропускания: МГц

Полоса пропускания: МГц. В этом режиме ширина полосы пропускания очень велика, но усиления каскад почти не даёт, поэтому данный режим работы каскада, когда максимальна обратная связь, не слишком приемлем для усилителя, т.к. не отвечает основной его цели - усиления.

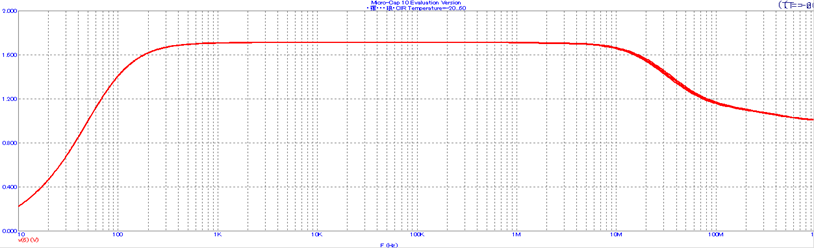

Рисунок 4.4.6 Амплитудно-частотная характеристика в температурном диапазоне Т= (-20˚-+60˚).

Так как температурная нестабильность слишком мала, для расчета экспериментального значения нестабильности коэффициента усиления, получим увеличенное изображение показательной части графика.
