Амплитудно-частотные характеристики усилителя

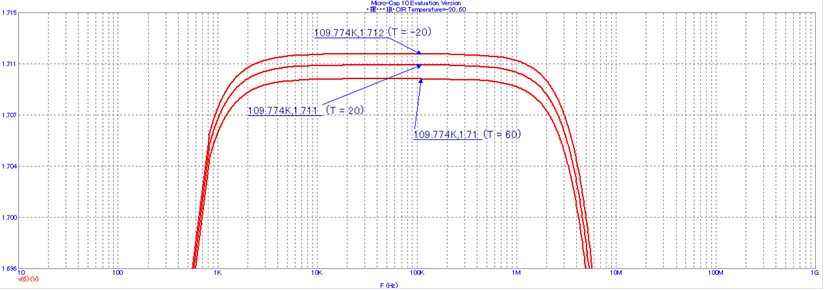

Рисунок 4.4.7 Амплитудно-частотная характеристика в температурном диапазоне Т= (-20˚-+60˚) (увеличение).

Определим экспериментальное значение :

Экспериментальное значение при ∆Т = 80 получилось, значит при ∆Т = 40 . Расчетное значение - 0.0475%. Оба значения получены при Rг = 0.

Получив амплитудно-частотные характеристики транзистора, по которым определили коэффициент усиления, рассчитав его нестабильность и сравнив полученные результаты с результатами расчёта для трёх режимов видно, что экспериментальные и расчётные данные отличаются, но в большинстве случаев незначительно. Если работать в широком диапазоне температур, лучше придерживаться номинального режима работы усилительного каскада.
