Расчет статических характеристик электропривода

Структурная схема САУ электропривода для установившегося режима скорости приведена на рисунке 30:

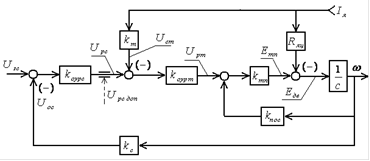

Рисунок 37 - Структурная схема САУ электропривода для установившегося режима стабилизации скорости

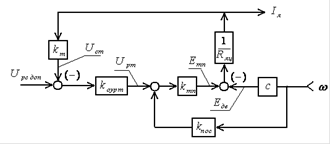

Рисунок 38 - Структурная схема САУ электропривода для установившегося режима стабилизации тока

Расчет электромеханических характеристик и погрешности ведется по следующим выражениям:

Электромеханическая характеристика привода в режиме стабилизации скорости:

Относительная погрешность скорости в замкнутой системе при токе нагрузки:

Электромеханическая характеристика привода в режиме стабилизации тока:

Результаты расчета электромеханических характеристик и погрешности по выражениям, приведенным, выше сведены в таблицу 10.

Таблица 10

Iя,А0Iдв.нIэп.макс,%

,рад/с104,712104,709104,7050,00668

,рад/с52,35652,35352,3490,01337

,рад/с0,1050,1010,0986,66666

Рисунок 39 - Электромеханические статические характеристики электропривода

. Исследование линейной САУ

Линейная САУ это любой из ранее исследуемых контуров скорости модульного или симметричного оптимумов.
