Исследование нелинейной САУ

Учтем следующие основные нелинейности характеристик элементов САУ РЭП:

насыщение регулятора скорости . Принимаем ;

насыщение регулятора тока . Принимаем ;

характеристику устройства постоянного токоограничения, реализованного путем ограничения выходного напряжения регулятора скорости , где ;

· ограничение угла управления тиристорного преобразователя, которое учитывается ограничением ЭДС преобразователя:

;

реактивный характер нагрузки ;

- нелинейный характер регулировочной характеристики реверсивного тиристорного преобразователя с линейным опорным напряжением.

Структурная схема нелинейной САУ РЭП представлена на рисунке 49:

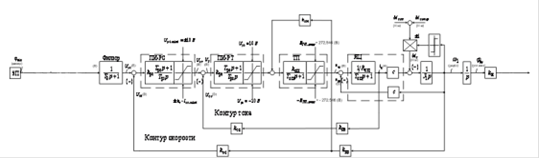

Рисунок 43 - Структурная схема нелинейной САУ РЭП

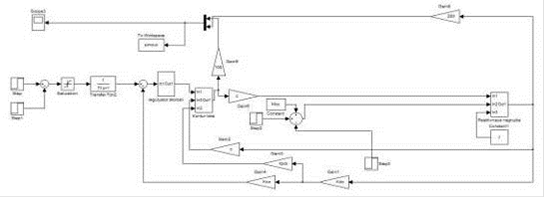

Рисунок 44 - Имитационная модель нелинейной САУ РЭП
