Расчёт надёжности

Расчет надежности изделия осуществляется на основе методики. Исходные данные для расчета: перечень используемых компонентов, их количество, температура окружающей среды и фактическое значение параметра, определяющего надежность, приведены в графах 1-5 таблицы 1.

Расчет надежности производим в следующем порядке: пансионаты для престарелых

- по данным, содержащимся в технических условиях на радиокомпоненты, определяем значения параметра, определяющего надежность, а также конструктивную характеристику компонента (для транзистора - кремниевый, для конденсатора - керамический и т.д.). Эти данные вносим в графы 6 и 7 табл.1

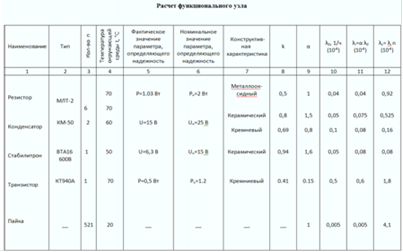

Таблица 1 - Расчёт надёжности изделия

Производим расчет коэффициента нагрузки:

Резисторы: kr=Рф / Рн(1)

где Рф - фактическая мощность рассеиваемая на ЭРЭ;

Рн - номинальная мощность рассеиваемая на ЭРЭ.

r=1,03/2=0,515

Конденсаторы:

с = Uф / Uн (2)

где Uф - фактическое напряжение, приложенное к конденсатору;

Uн - номинальное напряжение, приложенное к конденсатору.

с=55/63=0,87

Стабилитроны:

d = Uф / Uн (3)

где Uф - фактическое напряжение.

Uн - номинальное напряжение.

d =6,3/15=0,42

Транзисторы:

Кн = Рс / Рсmax, (4)

где Рс - фактическая мощность рассеиваемая на коллекторе;

Рсmax - максимально допустимая мощность рассеивания на коллекторе.

Kt=0,05/0,15=0,41

Диоды:

КН = Iф / Imax, (5)

где Iф - фактический выпрямленный ток диода;

Imax - максимально допустимый выпрямленный ток.

КН=0.03/0.05=0.6

По таблице интенсивности отказов определяются значения λо и заносятся в графу 10 Таблицы расчета надежности функционального узла. Используя значение λо и выбранный по коэффициенту нагрузки (k) и заданной рабочей температуре дополнительный коэффициент α, определяем расчетное значение

λi = λо α. (6)

Заносится в графу 9 Таблицы расчета надежности функционального узла:

λiR=0,04*10-6*1=0,04*10-6

λiC=0,05*10-6*1,5=0,075*10-6

λiVD=0,1*10-6*1,2=0,12*1

λiVT=0,5*10-6*1,2=0,6*10-6

λiD=0,1*10-6*0,8=0,08*10-6

λiz=0,05*10-6*1,6=0,08*10-6

. Рассчитывается λс для каждой группы компонентов (R, C, VD, VT,VS ):

Резисторов:λсR = nRλiR, Конденсаторов:λсС= nCλiC, (7)

λсR=0,04*10-6*6=0,2*10-6

λсС=0,075*10-6*2=0,15*10-6

λcvd=0,08*10-6*1=0,08*10-6

λcVT=1,8*10-6*1=1,8*10-6

λсd=0,12*10-6*1=0,12*10-6

-Находим значение λ для всего функционального узла:

λ =λсR+λсС+λпр=λСi (8)

λ=(0,2+0,15+0,08+1,8+0,12)*10-6=2,35* 10-6 (1/ч)

Определяем среднюю наработку на отказ путём для Тср ≈ t /n к виду:

Тср = 1/ λ. (9)

При λ = 0,45*10-6 1/ч получим:

Тcр = 1 / λ = 1 /(0,45*10-6) = 42,5 104 ч.

-Рассчитаем значение вероятности безотказной работы для трех значений времени работы узла РЭС:

Tp1 = 100 ч, Тр2 = 1000 ч, Тр3 = 10000 ч.
