Проверка работоспособности изделия

Диагностику устройства начинают с контроля выходного напряжения. Если его нет, проверяют последовательно силовую схему, схему управления на отсутствие разрывов и замыканий. Диагностику силовой схемы начинают с проверки выходного напряжения. При его отсутствии определяют напряжение на входе силовой схемы. Его наличие говорит о дефекте в силовой части. В противном случае поиск неисправностей необходимо перенести на время схему управления. Проверка на работоспособность проводится на номинальных напряжениях и токах.

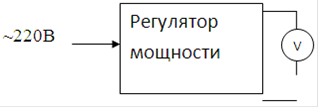

Структурная схема проверки

Заключение

В ходе проведенных работ был разработан и собран регулятор мощности. В первом разделе «Общая часть» были произведены:

- во введении были рассмотрены основные тенденции развития радиопередающих устройств;

был произведён анализ технического задания;

была разработана структурная схема;

была разработана электрическая схема;

был произведён выбор элементной базы.

Был принят во внимание вопрос о применении данного устройства. Ввиду его технических характеристик, он имеет высокий спектр использования.

Также были закреплены навыки в разработке структурной и принципиальной схем, выборе элементной базы. Электрорадиоэлементы были выбраны для обеспечения надежной работы каждого узла. При этом были использованы элементы, имеющие широкое применение, простоту сборки, минимальную стоимость и т.д. Все элементы были выбраны на основании расчетов, изложенных в разделе 2.

В последнем разделе основное внимание обращалось на конструкцию измерителя температуры окружающей среды (правила сборки и её особенности).

Одной из главных задач являлась проверка работоспособности устройства. Устройство полностью удовлетворяет предъявляемым к нему требованиям, является простым, надежным и экономичным.
