Синтез некаскадного ПФ

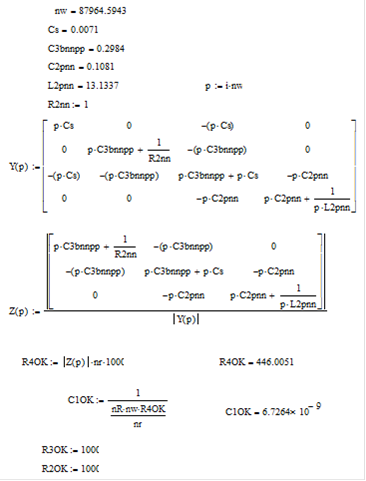

Расчет ОКИ будем проводить согласно [2] стр 224.

На рисунке 11 представлена схема реализации с использованием ОУ полученного ПФ на основе ФВЧ и ФНЧ, на рисунке 12 и 13 - оценка полосы подавления и пропускания соответственно. Как видим, полученный фильтра полностью удовлетворяет требованиям ТЗ, уровень АЧХ в полосе пропускания не изменился (относительно АЧХ LCR ПФ на основе ФВЧ и ФНЧ) ввиду наличия согласующего ОКИ.

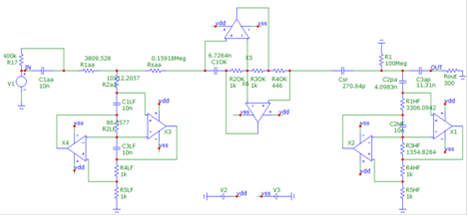

Рисунок 11 - Схема реализации с использованием ОУ ПФ на основе ФВЧ и ФНЧ

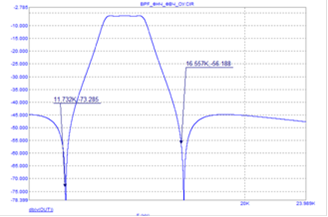

Рисунок 12 - Оценка полосы подавления ПФ на основе ФВЧ и ФНЧ

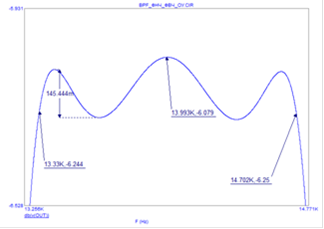

Рисунок 13 - Оценка полосы пропускания и неравномерности ПФ на основе ФВЧ и ФНЧ
