Погрешности при амплитудно-логической обработке сигналов

температурному коэффициенту, что практически невозможно.

Максимальная погрешность преобразователя из-за ошибок при сравнении сигналов:

, (7.7)

где - погрешность от сравнения сигналов,

В - максимальное изменение амплитуды сигнала на выходе датчика,- количество зубьев ротора.

Погрешность из-за 20% разброса параметра диодов определяется по формулам (7.6) и (7.7) при:

Е=0,5В; z=32 (ротор датчика имеет 32 зуба) равна:

по напряжению

по углу .

При такой погрешности возможно построение преобразователей числом разрядов не выше девяти, работающих в статическом режиме.

Приведённые выше выражения справедливы для медленно меняющихся процессов.

Сигналы с датчика ¸ модулированы по амплитуде. Амплитуда сигнала изменяется от угла поворота его вала по закону, близкому к гармоническому:

, (7.8)

где m - глубина модуляции,

- среднее значение сигнала.

При постоянной скорости вращения вала скорость изменения амплитуды

, (7.9)

где .

Максимальное изменение амплитуды за период Т

. (7.10)

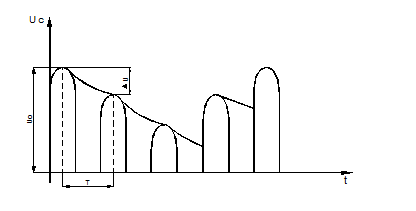

Детектор должен отслеживать амплитуды, т.е. при уменьшении амплитуды за один период Т питающего датчик напряжения на (рисунок 7.4) ёмкость детектора должна разрядиться на величину .

Для максимальной скорости вращения вала должно обеспечиваться условие:

. (7.11)

При возрастании амплитуды максимальная величина пульсаций на выходе детектора будет равна:

. (7.12)

Формулы (7.8) и (7.12) позволяют связать максимальную скорость вращения вала датчика, частоту питания и погрешность, вызванную инерционными свойствами детектора :

. (7.13)

При малых значениях

- сдвиг фаз.

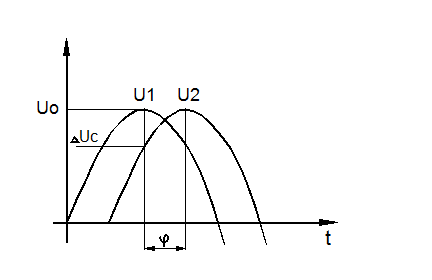

Рисунок 7.4 - Сдвиг фаз между двумя сигналами с измерительных обмоток растрового датчика

Рисунок 7.5 - Сдвиг фаз между выходными сигналами

- момент опроса компараторов.

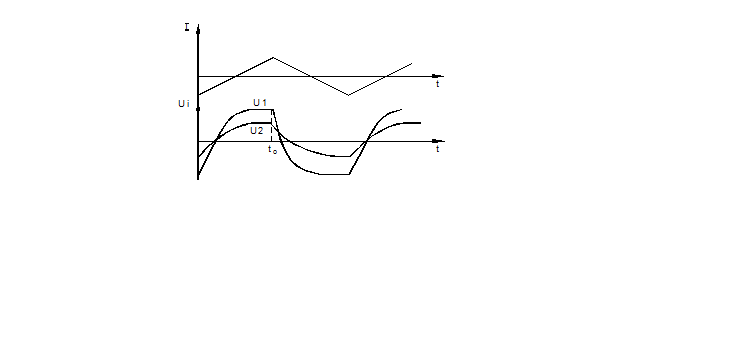

Рисунок 7.6 - Результат сравнения двух выходных сигналов с компараторов при питании датчика током треугольной формы.
