Дерево с активными узлами

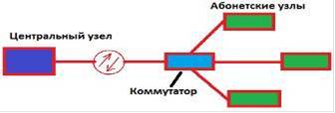

Рисунок 2.3 - Топология «дерево с активными узлами» логического соединения в сетях доступа

Дерево с активными узлами - это экономичное с точки зрения использования волокна решение. Оно хорошо вписывается в рамки стандарта Ethernet с иерархией по скоростям от центрального узла к абонентам 1000/100/10 Мбит/с (1000Base-LX, 100Base-FX, 10Base-FL). Стандарт IEEE 802.3 Ethernet давно перестали ограничивать нишей корпоративных сетей. Строящиеся по этому принципу сети могут иметь достаточно сложную и разветвленную древовидную архитектуру. Однако в каждом узле дерева обязательно должно находиться активное устройство (применительно к IP-сетям коммутатор или маршрутизатор). Оптические сети доступа Ethernet, преимущественно использующие данную топологию, относительно недороги. К основному недостатку следует отнести наличие на промежуточных узлах активных устройств, требующих индивидуального питания.
