Изготовление печатной платы устройства

Травление надо производить в пластмассовой или фарфоровой посуде. Во время травления плату необходимо переворачивать и помешивать раствор. Плату промойте в холодной проточной воде. Под тонкой струей воды снимите лак при помощи безопасного лезвия. Высушенную плату необходимо подчистить скальпелем от лишних соединений и расплывшегося лака. Если дорожки близко друг к другу, то можно расширить просвет скальпелем. После этого плата еще раз обрабатывается мелкой шкуркой.

усиление приемник печатный плата

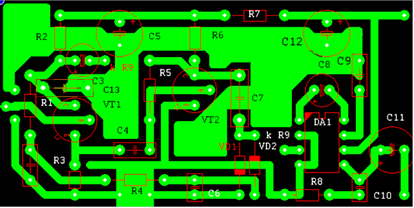

Рис. 6 - Расположение деталей на плате

Исходя из выше сказанного, радиоприемное устройство - это комплекс электрических цепей, функциональных узлов и блоков, предназначенный для улавливания распространяющихся в открытом пространстве электромагнитных колебаний искусственного или естественного происхождения в радиочастотном (3-10\ 3-10'2 Гц) и оптическом диапазонах и преобразования их к виду, обеспечивающему использование содержащейся в них информации. Радиоприемные устройства являются важнейшими составными частями всех радиосистем, в том числе радиосвязи, радиовещания и телевидения, относящихся по информационному назначению к классу систем передачи информации из одних пунктов пространства в другие.

В настоящее время техника радиоприема развивается по следующим основным направлениям:

дальнейшее освоение наиболее высокочастотных диапазонов волн, включая миллиметровый, децимиллиметровый и оптический;

широкое внедрение методов и средств цифровой обработки сигналов, микропроцессорной и вычислительной техники для автоматизации РПрУ;

совершенствование методов борьбы с помехами; значительное улучшение качественных показателей РПрУ, увеличение функциональной сложности приемной техники;

повышение степени интеграции функциональных узлов и блоков РПрУ.

Заключение

В дипломной работе рассмотрена разработка радиоприемного устройства импульсных сигналов.

Радиоприемное устройство - это комплекс электрических цепей, функциональных узлов и блоков, предназначенный для улавливания распространяющихся в открытом пространстве электромагнитных колебаний искусственного или естественного происхождения в радиочастотном (3-10\ 3-10'2 Гц) и оптическом диапазонах и преобразования их к виду, обеспечивающему использование содержащейся в них информации. Радиоприемные устройства являются важнейшими составными частями всех радиосистем, в том числе радиосвязи, радиовещания и телевидения, относящихся по информационному назначению к классу систем передачи информации из одних пунктов пространства в другие.

В дипломной работе для сокращения каскадов в приёмниках был разработан так называемый рефлексный приёмник с параметрами чувствительность: 8 мкВ, уровень искажения при средней громкости не более: 0,2%.

Это приемник, в котором каскады усиления высокий частот выполняют функцию усилителя низкой частоты, или какую-нибудь другую. Описываемый приёмник построен по данному принципу, что позволило значительно сократить число применяемых компонентов. Приёмник рассчитан на приём радиостанций диапазона СВ или ДВ, хотя можно поставить переключатель и слушать оба диапазона.

Выполняя дипломную работу, можно сделать вывод, что техника радиоприема развивается по следующим основным направлениям:
