Исследовать устойчивость скорректированной замкнутой системы по логарифмическим характеристикам разомкнутой системы. Определить запасы устойчивости замкнутой системы

Выберем ПИД- регулятор, т.к система с ПИ- регулятором имеет, расходящийся переходный процесс.

Исследуем устойчивость скорректированной замкнутой системы по логарифмическим характеристикам разомкнутой системы. Определим запасы устойчивость замкнутой системы.

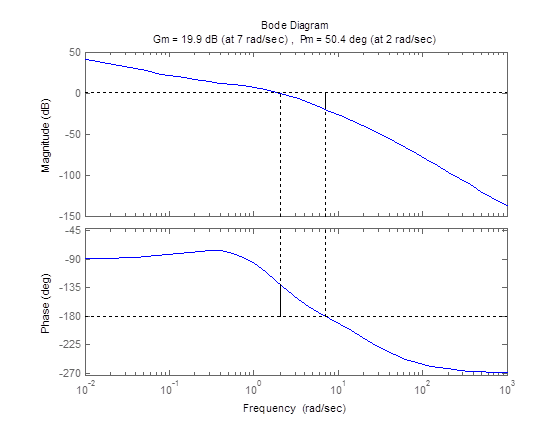

Рисунок 9. ЛФЧХ системы с ПИД- регулятором.

Полюса системы.

.818771848666735

.594099239429514 + 0.804873387107757i

.594099239429514 - 0.804873387107757i

.799834046714808

Число правых полюсов равно нулю.

Число Переходов ЛФХ через отметку -180 градусов, при ЛЧХ больше нуля равно нулю.

Запасы устойчивости:

По амплитуде 19,9дб.

По фазе 50,4 градусов.

Вывод: Система с ПИД -регулятором устойчива.
