Структурная схема токарного станка с ЧПУ и назначение блоков

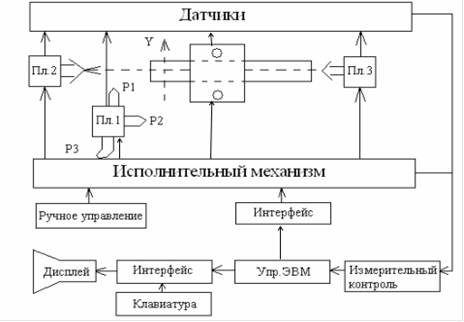

Рис. 7

Структурная схема токарного станка с ЧПУ

На платформе 1 (Пл. 1) укреплены резцы Р1, Р2, Р3. Она может перемещаться в пространстве с заданной скоростью и поворачиваться вокруг оси по часовой и против часовой стрелки на заданный угол. Платформы 2 и 3 служат для зажима заготовки с торцов и могут перемещаться влево и вправо вдоль оси х от патрона до стопоров 2 и 3 соответственно. Патрон может зажимать и разжимать заготовку и вращать её вокруг оси x по часовой и против часовой стрелки с заданной угловой скоростью. Платформы и патрон приводятся в движение исполнительными механизмами, состоящими из электродвигателей с редукторами в виде шестерёнчатых или червячных передач. Шестерёнчатые передачи позволяют изменять скорость вращения, а червячные передачи преобразуют вращательное движение в поступательное.

Датчики совместно с измерительным контроллерами контролируют пространственные координаты платформ, направление и скорость вращения патрона, а также угол поворота Пл. 1, усилия при зажатии заготовки патроном и Пл. 2 и Пл. 3 и передают эти данные в цифровых кодах в управляющую ЭВМ.

Алгоритмические языки программирования

Общие сведения

Роботы, манипуляторы и станки с числовым программным управлением (ЧПУ) являются частными случаями цифровых систем управления.

Для описания процессов обработки деталей на станках с ЧПУ, для программирования работы роботов - манипуляторов применяются алгоритмические языки специального назначения.

Эти языки обеспечивают формально - словесный способ описания процесса обработки.

Написанная на этих языках управляющая программа состоит из последовательности операторов и разрабатывается по следующим этапам:

1. На чертеже детали указывается система координат.

. Каждому геометрическому объекту (точке, прямой, окружности, контуру, поверхности) ставится в соответствии номер.

. С помощью макрокоманд рассчитываются координаты движения обрабатывающих инструментов или других объектов.

. На основе рассчитанных координат задается последовательность технологических команд обработки.

Последняя процедура обычно программируется совместно с технологами, так как процесс обработки должен удовлетворять определенным требованиям технологического процесса.

Операторы определения геометрических объектов

Ниже перечислены основные операторы этой группы.

Операторы определения точки:

1) pm = pj - совпадает с точкой pj.

) pm = x0, y0 - имеет декартовы координаты x0,y0.

) pm = cj - находится в центре окружности j.

4) pm = lj, lk - находится на пересечение прямых j, k.

) pm = pj, dx0, dy0 - смещена от точки j на dx0 и dy0.

6) pm = pj, ipk - расположена симметрично точке j относительно точки k.

) pm = pj,ilk - расположена симметрично точке j относительно прямой k

) pm = r0, u0 - в полярных координатах r0,u0 относительно центра координат.

) pm = pj, r0, u0 - в полярных координатах r0,u0 относительно точки j.

и т.д. всего 16 разновидностей операторов.

Операторы определения прямой:

1) lm = lj - совпадает с прямой.

) lm = x0, y0 - отсекает по осям координат отрезки x0, y0.

Перейти на страницу: 1 2
