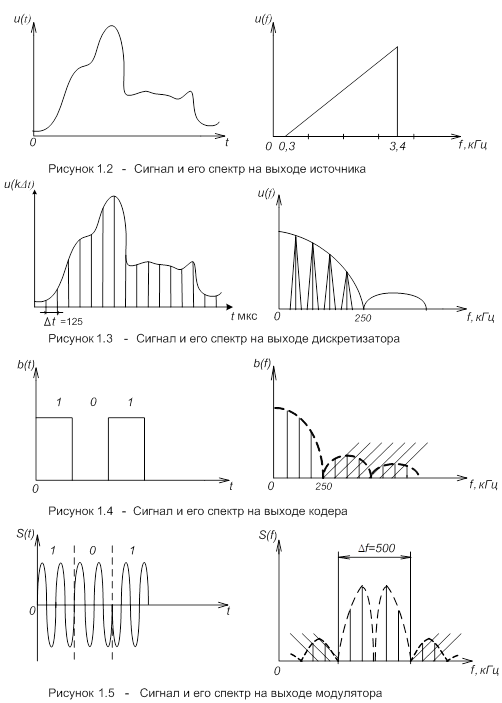

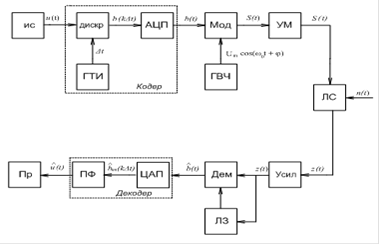

Структурная схема системы связи

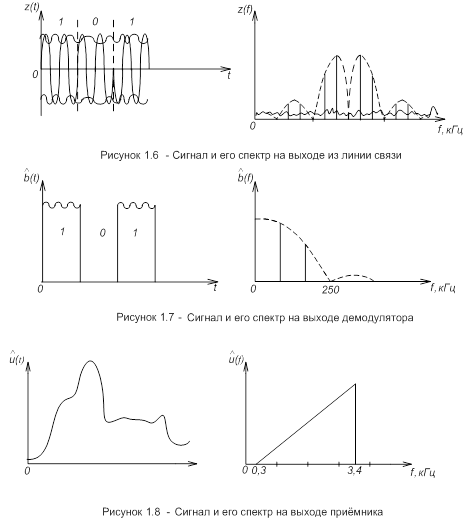

Сигнал z(t) на входе приёмника сначала усиливается в усилителе, а затем одновременно поступает на линию задержки и на демодулятор, превращающий высокочастотный сигнал в низкочастотную информацию. На выходе демодулятора возникает сигнал b(t), который несколько отличается от передаваемого за счёт помех (рис. 1.7). В системах передачи непрерывных сообщений в результате демодуляции восстанавливается первичный сигнал, отображающий переданное сообщение. Этот сигнал затем поступает на воспроизводящее или записывающее устройство. В системах передачи дискретных сообщений в результате демодуляции последовательность элементов сигнала превращается в последовательность кодовых символов, после чего эта последовательность преобразуется в последовательность элементов сообщения u (t), выдаваемую получателю. Это преобразование называется декодированием.

Полосовой фильтр предназначен для предварительной фильтрации сигналов, что уменьшает влияние помех. Цифро-аналоговый преобразователь (ЦАП) и фильтр составляют декодер.

В результате различных искажений и воздействия помех пришедший сигнал может существенно отличаться от переданного (рис 1.8.). Задачей приёмного устройства является принятие решения о том, какое из возможных сообщений действительно передавалось источником. Для этого необходимо проанализировать пришедший сигнал. С этой целью он подвергается различным преобразованиям, которые называют обработкой сигнала. Чаще всего приходится применять фильтрацию, перемножение сигналов, сложение, интегрирование, ограничение, сравнение и другие функциональные преобразования. Многие операции обработки принятого сигнала направлены на то, чтобы увеличить отношение мощности сигнала к мощности помехи.
