Структура ГЧ как «черного ящика»

Генератор чисел (ГЧ) - это функциональный узел при подаче на вход которого серий синхроимпульсов на выходах формируется циклическая последовательность n-разрядных двоичных чисел. Структура ГЧ как «черного ящика» показана на рисунке 1.

Рисунок 1 - Структура генератора чисел

ГЧ - генератор чисел;

G - генератор тактовых импульсов;

С - синхроимпульсы;

М - сигнал, определяющий режим работы ГЧ;

R - сигнал, начальной установки;

Z1, Z2 - выходы ГЧ.

Диаграмма работы генератора чисел представлена на рисунке 2.

Рисунок 2 - Временная диаграмма работы генератора чисел

Обозначения:

С - синхроимпульсы

Z1 - младший разряд ГЧ

Z2 - старший разряд ГЧ

М - режим работы ГЧ

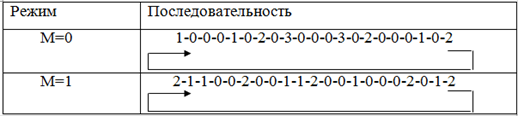

Проанализировав полученную диаграмму, можно представить последовательность чисел, которую нужно реализовать при построении ГЧ. Эта последовательность имеет вид, представленный в таблице 2.

Таблица 2.

счетчик триггер генератор число
