Классификация триггеров

На рис. 4 показаны процессы, происходящие в синхронных (тактируемых) триггерах. На диаграммах тактовых импульсов отмечено содержание процессов на отдельных этапах, под диаграммами даны обозначения соответствующих типов синхровходов.

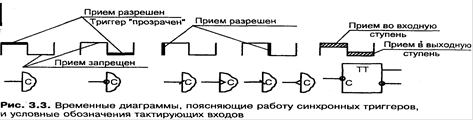

Рис.4. Временные диаграммы, поясняющие работу синхровходов разных типов в триггерах, и их условные графические изображения

В практике проектирования используется термин "триггер-защелка" (Latch). Под этим понимается триггер, который прозрачен при одном уровне тактового сигнала и переходит в режим хранения (фиксирует свое последнее состояние) при другом уровне. Таким свойством обладают все триггеры, управляемые уровнем синхросигнала, но практически в качестве «защелок» применяются D-триггеры.

Как видно из рис. 4, двухступенчатый триггер обозначается двумя буквами ТТ. Двухступенчатые триггеры часто называют также триггерами типа MS (от английского Master-Slave, т. е. хозяин - раб). Эта аббревиатура отражает характер работы триггера: входная ступень вырабатывает новое значение выходной переменной Q, а выходная его копирует.

На рис. 5 показаны временные диаграммы, иллюстрирующие реакцию триггеров D разных типов на одинаковые входные воздействия.

Рис. 5. Временные диаграммы работы триггеров с разными типами синхровходов

Среди комбинированных триггеров наиболее распространены те, у которых специфические информационные входы, синхронизирумые сигналом С, комбинируются с асинхронными R и S входами. В этом случае асинхронные входы установки и сброса являются доминирующими, при их действии сигналы на других входах игнорируются. Асинхронные R и S входы удобны для быстрой установки триггеров в конкретное состояние в начале или в процессе работы устройства. Как следует из названия, время появления сигналов R и S или и может быть любым. Как только эти сигналы получают значения, соответствующие режиму хранения (R=S=0 или ==1), то дальше триггер из принудительно установленного состояния будет переключаться в соответствии с сигналами на его информационных и синхро- входах (например, на D- и С - входе для триггера RSD). Временные диаграммы, иллюстрирующие работу RSD - триггера приведены на рис. 6.

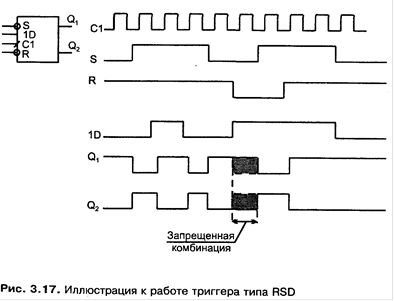

Рис.6. Условное графическое обозначение и временные диаграммы DRS -триггера с синхронизацией по переднему фронту С
