Классификация триггеров

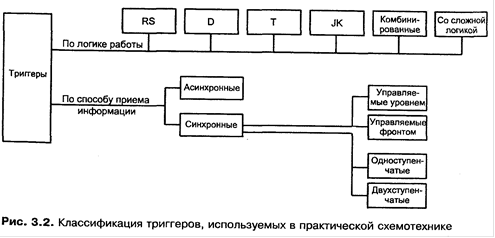

Классификация триггеров проводится по признакам логического функционирования и способу записи информации (рис.3).

Рис.3.Классификация наиболее распространенных триггеров

. По логическому функционированию или типу управляющих информационных входов различают триггеры типов RS, D, Т, JK и др. Кроме того, используются комбинированные триггеры, в которых совмещаются одновременно несколько типов, и триггеры со сложной входной логикой (группами входов, связанных между собой логическими зависимостями).

Триггер типа RS имеет два информационных входа - установки в единицу (S) и установки в ноль(R ), его таблица истинности представлена в табл.1. Этой таблице соответствует схема на элементах ИЛИ-НЕ (рис.2 а).

Табл. 1. Таблица истинности RS-триггера

R

S

Q

Режим

1

0

0

1

Запись 0

0

1

1

0

Запись 1

0

0

Q’

’Хранение

1

1

*

*

Запрещенное

Одновременная подача сигналов установки S и сброса R не допускается (эта комбинация сигналов называется запрещенной). Q’ и ’ - значения выходов, которые были установлены предыдущими входными сигналами. Для RS-триггера, реализованного на элементах И-НЕ и имеющего инверсные R и S входы (рис.2 б), сигналами установки является 0, а не 1. Его таблица истинности представлена в табл.2.

Табл 2. Таблица истинности -триггера

Qрежим

0

1

0

0

Запись 0

1

0

1

1

Запись 1

1

1

Q

хранение

0

0

*

*

Запрещенное
