Исследование работы rs-триггера с помощью программы PROTEL

Триггер называется синхронным, если у него помимо информационных входов S и R, существует управляющий вход С. Триггер будет менять свое состояние только при логической 1 на входе С.

Активным сигналом для этой схемы является логическая 1.

Табл. 6. Таблица переходов RS триггера

С

S

R

Qt+1

Примеч.

0

*

*

Qt

Хранен.

1

0

0

Qt

Хранен.

1

0

1

0

Устан. 0

1

1

0

1

Устан. 1

1

1

1

1

Запрет

Синхронный RS-триггер. RS-триггер - это триггер, который сохраняет своё предыдущее состояние при нулевых входах и меняет своё выходное состояние при подаче на один из его входов единицы. RS-триггер используется для создания сигнала с положительным и отрицательным фронтами, отдельно управляемыми посредством стробов, разнесённых во времени. Также RS-триггеры часто используются для исключения так называемого явления дребезга контактов.

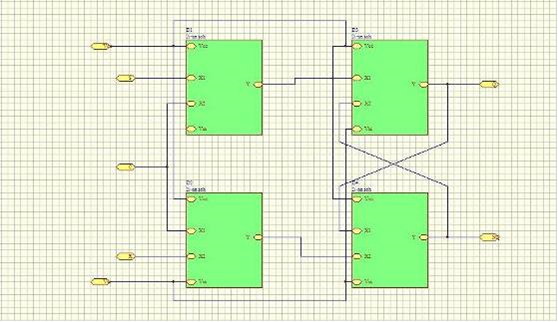

Рис.22. Схема RS - триггер на элементах 2И-НЕ, собранная в программе Protel.

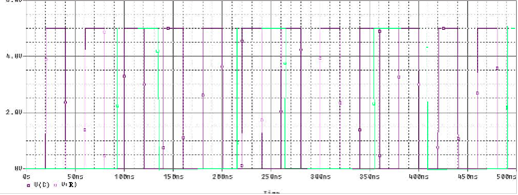

Рис. 23. Результаты анализа работы RS - триггера в программе PSpice AD

триггер автоматизированное проектирование инвертор

Исследование работы инвертора с помощью программы Protel

Инвертором называется прибор, схема, или система, которая создает переменное напряжение при подключении источника постоянного напряжения.

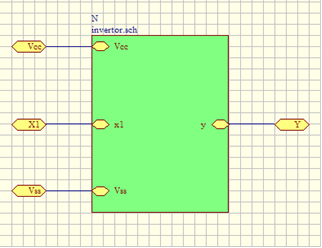

Рис. 24. Структура инвертора, построенная в программе Protel

Микросхемы на комплементарных транзисторах строятся на основе МОП транзисторов с n- и p-каналами. Один и тот же потенциал открывает транзистор с n-каналом и закрывает транзистор с p-каналом. При формировании логической единицы открыт верхний транзистор, а нижний закрыт. В результате ток через микросхему не протекает. При формировании логического нуля открыт нижний транзистор, а верхний закрыт. И в этом случае ток через микросхему не протекает. Простейший логический элемент - это инвертор <http://digital.sibsutis.ru/digital/logic.htm>. Его схема приведена на рис. 25.
