Исследование работы rs-триггера с помощью программы PROTEL

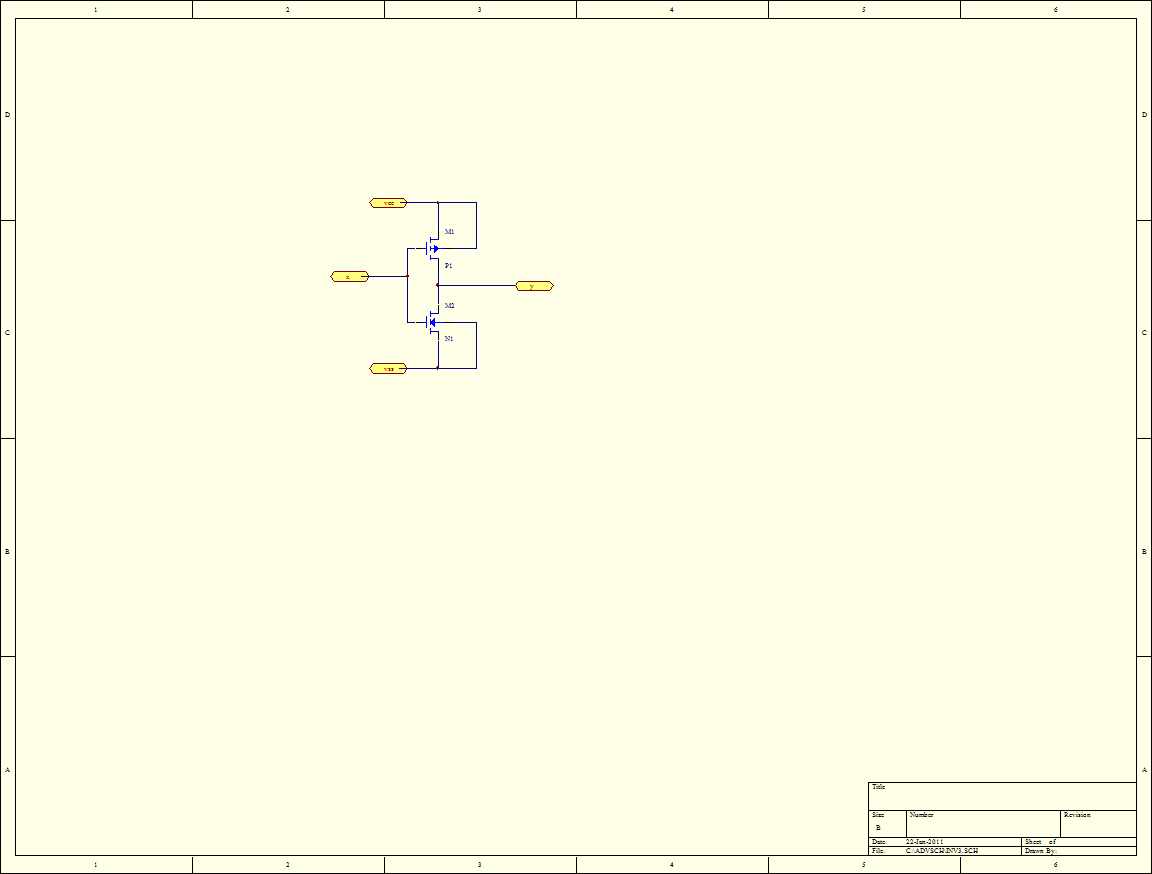

Рис. 25. Реализация инвертора на транзисторах, построенная в программе Protel

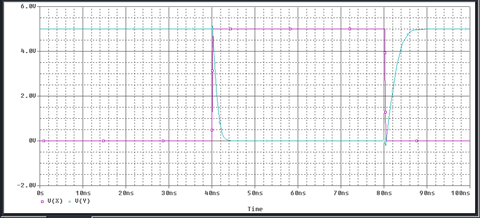

Рис. 26. Результаты анализа работы инвертора в программе PSpice AD

Исследование работы логического элемента 2ИЛИ-НЕ с помощью программы Protel

ИЛИ-НЕ - двух входовой элемент ИЛИ с инверсией на выходе.

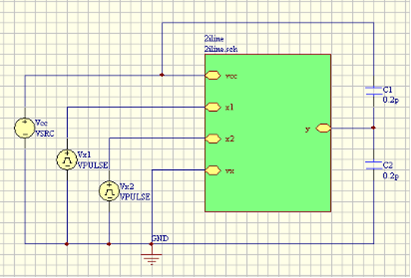

Рис. 27. Структура 2ИЛИ-НЕ, построенная в программе Protel

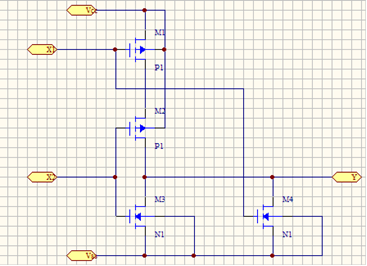

Рис. 28. Реализация 2ИЛИ-НЕ на транзисторах, построенная в программе Protel

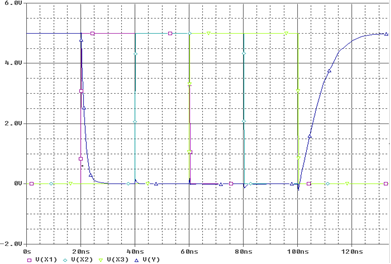

Рис. 29. Результат анализа работы логического элемента 2ИЛИ-НЕ в программе PSpice AD

Элемент ИЛИ-НЕ дает на выходе нуль при наличии хотя бы на одном из входов единицы

Исследование работы логического элемента 2И-НЕ с помощью программы Protel

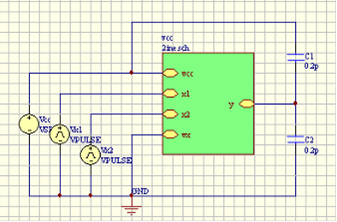

Рис. 30. Структура 2И-НЕ, построенная в программе Protel

В случае элемента 2И-НЕ один из входов можно считать информационным, а другой - управляющим. В этом случае при единице на управляющем входе выходной сигнал будет равен проинвертированному входному сигналу, а при нуле на управляющем входе выходной сигнал будет постоянно равен единице, то есть прохождение входного сигнала будет запрещено. Элементы 2И-НЕ с выходом ОК часто используют именно в качестве управляемых буферов для работы на мультиплексированную или двунаправленную линию.

Рис. 31. Реализация 2И-НЕ на транзисторах, построенная в программе Protel

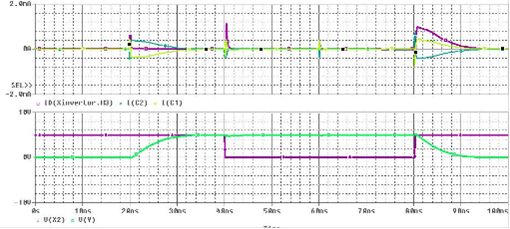

Рис. 32. Результаты анализа работы элемента 2И-НЕ в программе PSpice AD

Перейти на страницу: 1 2
