Передающее устройство телеуправления

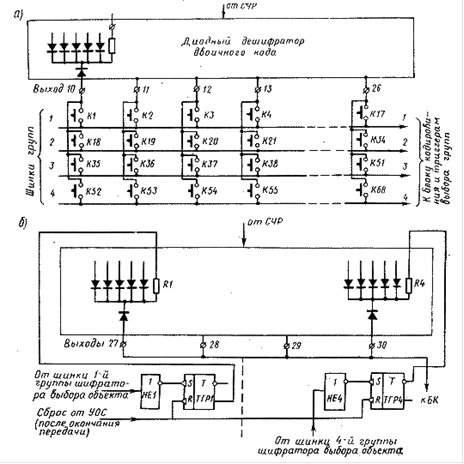

Рис. 13. Шифратор выбора КП

Кодирование импульсов выбора группы осуществляется на четырех позициях распределителя, следующих непосредственно после позиций, на которых производится выбор объекта (27-30-я позиции). При возбужденном триггере ТГР импульс поступает на резистор (Rl - R4) соответствующего выхода распределителя, чем обеспечивается разрешение на срабатывание данной схемы. В результате переключения счетчика в соответствующее положение на выходе схемы появляется отрицательный импульс, который поступает на блок кодирования. Блок кодирования аналогичен блоку кодирования передающего устройства ТС.

Рис. 14. Шифратор выбора объекта

Заключение

Последнее десятилетие характеризуется существенным совершенствованием систем телемеханики и расширением областей их применения. Это обусловлено новейшими достижениями микроэлектроники и вычислительной техники (микропроцессоров и микроЭВМ). По сравнению c предшествующими современные системы телемеханики (СТМ) более надежны в эксплуатации и обладают большими функциональными возможностями. Кроме традиционных функций: телeупрaвления (ТУ), телесигнализации (ТС) и телеизмерения (ТИ), они осуществляют сбор, передачу и воспроизведение статистической информации, производят предварительный ее отбор. образовывают сигналы, оптимальные для передачи по данному каналу связи, принимaют решения о0 управлении местной автоматикой. В оперативной работе сочетание современных систем телемеханики c дисплеями черно-белого и цветного изображения вместо мнемонических щитов или в дополнение к ним позволяет значительно повысить эффективность работы энергодиспетчера и другого оперативного персонала. Применение разработанных за последнее время более совершенных и на современной микроэлектронной основе систем телемеханики типов МРК-85, МСТ-95 и ЭЛОТ-2010 позволит на 15-20% уменьшить материалоемкость и габариты устройств при одновременном (почти двойном) увеличении информационной емкости по сравнению c эксплуатируемыми в настоящее время системами телемеханики типа ЭСТ-62 или «Лисна».
