Описание микросхемы

Рис. 6. Микросхема К1118ПА3

К - ИС широкого применения

- полупроводниковая

- условный порядковый номер серии

ПА - цифро-аналоговый преобразователь сигналов

- условный номер ИС в серии

Быстродействующая 8-разрядная ИС ЦАП К1118ПА3 (рис. 6) предназначена для преобразования параллельного двоичного кода в ток. По входным логическим уровням она совместима с ЭСЛ ЦИС серий К100, К500. Микросхема может быть использована в различных электронных устройствах.

Функциональная электрическая схема ЦАП К118ПА3 показана на рис. 7 и содержит восемь разрядных токовых переключателей и генераторов токов, операционный усилитель компенсации А, источник опорного напряжения ИОН, источник напряжения логического порога, две ячейки I и II прецизионных взвешенных резисторов (I-2I-4I-8I). Конструктивно ИС ЦАП выполнена в металлокерамическом корпусе типа 2120.24-1 с вертикальным двухсторонним расположением выводов

Нумерация и назначение выводов микросхемы: 1 - цифровой вход 1 (СР); 2 - 7 - цифровые выходы 2 - 7; 8 - цифровой вход 8 (МР); 12 - напряжение источника питания UCC1; 13 - напряжение источника питания UCC2; 16 - общий цифровой; 17 - общий аналоговый; 18 - аналоговый выход (прямой); 19 - аналоговый выход (инверсный); 21 - выход ИОН; 22 - инверсный вход ОУ; 23 - коррекция ОУ; 24 - прямой вход ОУ; 9 - 11, 14, 15, 20 - незадействованные выводы.

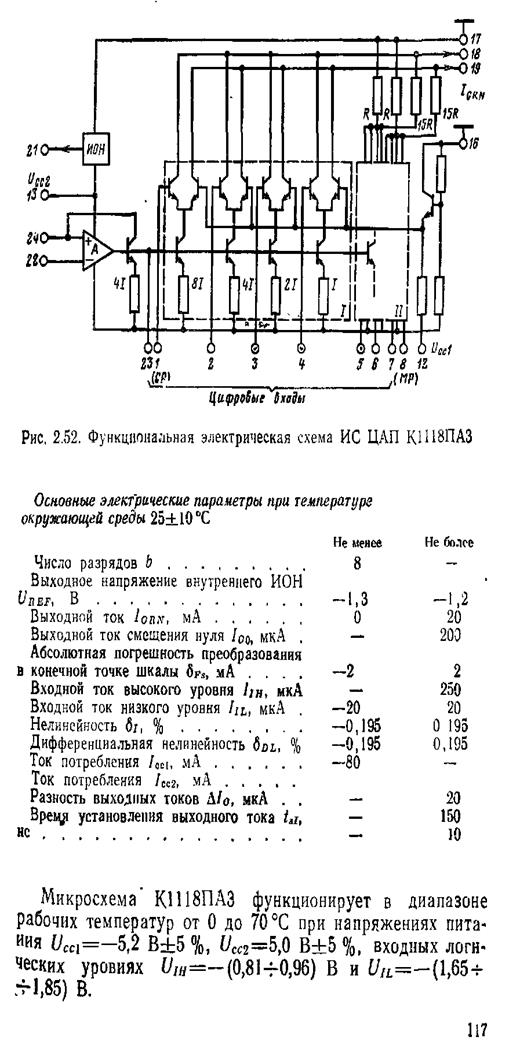

Рис. 7. Функциональная электрическая схема ИС ЦАП К118ПА3

Основные электрические параметры (t = 25±10°С)

Не менее

Не более

Число разрядов b

8

-

Выходное напряжение внутреннего ИОН UREF, В

-1,3

-1,2

Выходной ток IORN, мА

0

20

Выходной ток смещения нуля IO0, мкА

-

200

Абсолютная погрешность преобразования в конечной точке шкалы δFs, МР

-20

20

Входной ток высокого уровня IIH, мкА

-

250

Входной ток низкого уровня IIL, мкА

-20

20

Нелинейность δL, %

-0,195

0,195

Дифференциальная нелинейность δDL, %

-0,195

0,195

Ток потребления ICC1, мА

-80

-

Ток потребления ICC2, мА

-

20

Разность выходных токов ΔIO, мкА

-

150

Время установления выходного тока tsI, нс

-

10
