Выбор типа вентилей

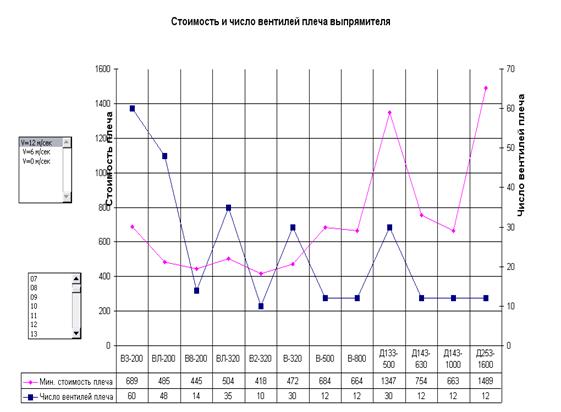

Используя данные таблицы подстановок и построенные по данным таблицы диаграммы, выберем тип и класс неуправляемого вентиля, обеспечивающего наилучшие технико-экономические показатели при разных значениях скорости охлаждающего воздуха (12,6 м/сек).

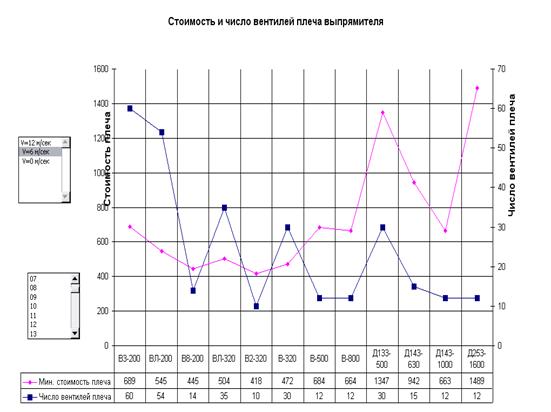

Наилучшие технико-экономические показатели выпрямителя для неуправляемого вентиля типа В8-200, обеспечиваются при скорости охлаждающего воздуха 12 и 6 м/сек. По диаграммам определяем тип неуправляемого вентиля: В8-200, при скорости охлаждающего воздуха 6 м/сек. Стоимость плеча: 445 руб., число вентилей плеча: 14. По таблицам для В8-200 выберем класс

СТОИМОСТЬ ПЛЕЧА ВЫПРЯМИТЕЛЯ

ЧИСЛО ВЕНТИЛЕЙ ПЛЕЧА ВЫПРЯМИТЕЛЯ

Класс

В8-200

В8-200

42

14

14

Минимальная стоимость плеча

445

Минимальное число вентилей плеча

14

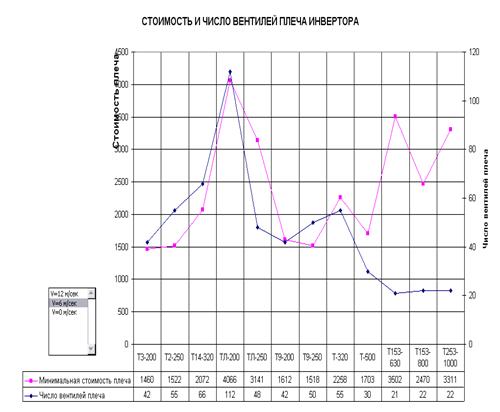

Используя данные таблицы подстановок и построенные по данным таблицы диаграммы, выберем тип и класс неуправляемого вентиля, обеспечивающего наилучшие технико-экономические показатели инвертора при выбранном значении скорости охлаждающего воздуха 6 м/сек:

По диаграммам определяем тип управляемого вентиля: выберем тиристор типа Т-500, стоимостью1703 руб., т.к. количество вентилей Т-500 равно 30.

По таблицам для Т-500 выберем класс :

СТОИМОСТЬ ПЛЕЧА ИНВЕРТОРА

ЧИСЛО ВЕНТИЛЕЙ ПЛЕЧА ИНВЕРТОРА

Класс

Т-500

Т-500

16

30

Минимальная стоимость плеча

1702,8

Минимальное число вентилей плеча

30

Для выпрямителя:

Тип неуправляемого вентиля: В8-200уд=7100,0 А

Iо max=40,0 мА=1,1 Bд=0,00121 Ом

Скорость потока охлаждения воздухом V = 6 м/с:т, град.С/Вт 2 0,35

(допустимое превышение температуры) 1 100

= 169
