Расчет мультивибратора в режиме одновибратора

Рис. 5. Схема одновибратор.

Данная схема генерирует один положительный импульс. Цепь положительной обратной связи является безинерционной и характеризуется коэффициентом передачи К.

Исходные данные: Т1=180с, напряжение питания Ер ОУ Ер=15 В, коэффициент передачи К цепи ПОС К=0.9, ток Ipos=1*10-3.

Длительность положительного импульса Т, когда в прямом направлении смещен диод Д1, определяется постоянной времени т:

Мы получили соотношение для С и R. Возьмем С=20 мкФ (что соответствует стандартному ряду Е24), тогда

По ряду Е24 R=3.9*106 Ом

Для определения резисторов R1,R2 задаются током в цепи обратной связи Ipos так, чтобы не учитывать влияние входного тока ОУ на процессы генерации. Ipos=Umax/(R1+R2), где Umax -максимальное напряжение на выходе ОУ при работе в режиме насыщения. При расчетах его модно принять равным напряжению питания Ер ОУ. Тогда с учетом определения коэффициента передачи цепи положительной обратной связи К, сопротивление:

По ряду Е24, R1=1.3*106 Ом R2=1.6*106 Ом

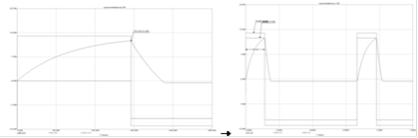

Рис. 6. Осциллограммы выходного напряжения ждущего одновибратора

Время работы 176 сек.
